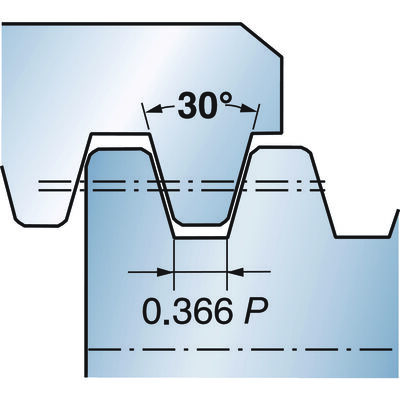

Abb. ä.CoroThread® 266 Wendeschneidplatte zum Gewindedrehen
| Eigenschaft | Wert |
| Bearbeitungsart | Gewinde |
| Materialeignung | Edelstahl, Guss, Hartbearbeitung, Nichteisen, Stahl, Super |
| Schneidstoff-Sorte [GRADE] | 1135 |
| Eingeschriebener Kreis (mm) [IC] | 9,525 |
| Schneidkantenhöhe (mm)[S] | 3,96875 |
| Produktfamilie [PRODFAM] | 1187 |
| Beschichtung [COATING] | TIALN |
| Zähnezahl [NT] | 1 |
| Geometrie/Spanbrecher | F |
| Schneidenanzahl [CEDC] | 3 |
| Spitzenfase (mm) [CF] | 0,58 |
| Schneidplattengröße und -form [CUTINT_SIZESHAPE] | CoroThread 266/254 -internal size 16L |
| EAN [EAN] | 25907021 |
| Gewindehöhe, theoretisch (mm) [HA] | 2,41 |
| Schneidrichtung | links |
| Zentrierhilfe(Easyfix) | Nein |
| Bestellnummer [ORDCODE] | 266LL-16TR01F200E 1135 |
| Gewindetoleranz | IT 7 |
| Werkstoffklassifizierung Stufe 1 [TMC1] | PMKNSH |
| Masse (Gewicht) (kg) [WT] | 0,00359 kg |
| Schneidstoff | Carbide |
| Gewindesteigung | 2 mm |
| Spanbrecher | F (scharf) |
| Gewindeart | TrTrapezoidalTPNTPG |
| Bruttogewicht | 53.8 g |
| Verpackung Höhe | 11 mm |
| Verpackung Länge | 95 mm |
| Mindestbestellmenge | 1 |
| Gewicht | 3.59 g |
| Verpackung Breite | 39 mm |
| Befestigungslochdurchmesser (D1) | 4.4 mm |
| Gewindehöhendifferenz (HB) | 1.08 mm |
| Profilabstand X (PDX) | 1.2 mm |
| Profilabstand Y (PDY) | 1.3 mm |
| Sensor eingebettete Eigenschaft (SEP) | No |
| Standardnummer (STDNO) | ISO 2901-2904 |
| Normnummer 1 (STDNO_1) | DIN 103-1977 |
| Plattensitzkodierung (SSC_M) | 16 |
| Plattensitzkodierung (SSC_N) | 3/8 |
| ISO-Materialklassifizierungsstufe (TMC1) | K |
