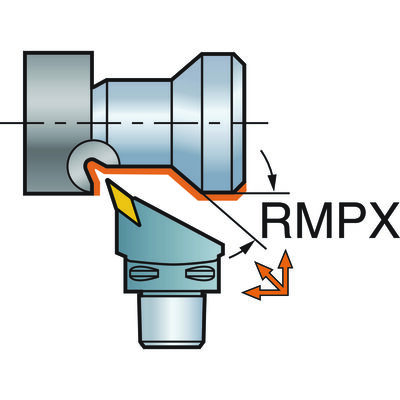

Abb. ä.CoroTurn® 107, cutting unit for turning
| Eigenschaft | Wert |
| Bearbeitungsart | Drehen |
| Adapterschnittstelle Maschinenrichtung [ADINTMS] | Coromant Capto (bolt and segment clamping) -size C4 |
| Körperwinkel, Maschinenseite (deg) [BAMS] | 0 |
| Körperwinkel, Werkstückseite (deg) [BAWS] | 0 |
| Werkzeugausführung [BMC] | Steel |
| Kühlmitteldruck (bar) [CP] | 150 |
| Schaftdurchmesser, maschinenseitig (mm) [DCON_MS] | 40 |
| Bohrungsdurchmesser 1, min. (mm) [DMIN1] | 140 |
| Vibrationsdämpfung [DPC] | nicht schwingungsgedämpft |
| EAN [EAN] | 7323227560182 |
| Einstellwinkel (deg) | 107,5 |
| Funktionslänge (mm) [LF] | 50 |
| Funktionslänge 2 (mm) [LF2] | 50 |
| Maximale Kraglänge (mm) [OHX] | 50 |
| Bestellnummer [ORDCODE] | C4-SVHBR-27050-16C1 |
| Produktfamilie [PRODFAM] | 1053 |
| Hauptschneidenwinkel (deg) [PSIR] | -17,5 |
| Masse (Gewicht) (kg) [WT] | 0,331 kg |
| Zentrierhilfe(Easyfix) | Nein |
| Aufnahme maschinenseitig | Capto |
| Kupplungsgröße maschinenseitig [DCON] | Größe C4 |
| Schneidrichtung | rechts |
| Bruttogewicht | 0.394 kg |
| Verpackung Höhe | 70 mm |
| Verpackung Länge | 92 mm |
| Mindestbestellmenge | 1 |
| Gewicht | 0.331 kg |
| Verpackung Breite | 70 mm |
| Kühlschmierstoffaustritt (CXSC_3) | Axially concentric or off-center with nozzle, adjustable |
| Orthogonalspanwinkel (GAMO) | 0 deg |
| Neigungswinkel (LAMS) | 0 deg |
| Befestigungsart Schneidplatte (MTP) | Screw/Clamp |
| Sensor eingebettete Eigenschaft (SEP) | No |
| Kühlschmierstoffeintritt (CNSC_2) | axial concentric and radial entry |
| Kennungen für die Schneidteil-Schnittstelle (CUTINT_MASTER_3) | VBMT 160408/ VCMT 160408 |
| Funktionshöhe 2 (HF_2) | 0 mm |
| Plattensitzkodierung (SSC_M) | 16 |
| Plattensitzkodierung (SSC_N) | 3/8 |
| Drehmoment (TQ_2) | 3 Nm |
| Funktionsbreite 2 (WF_2) | 27 mm |
