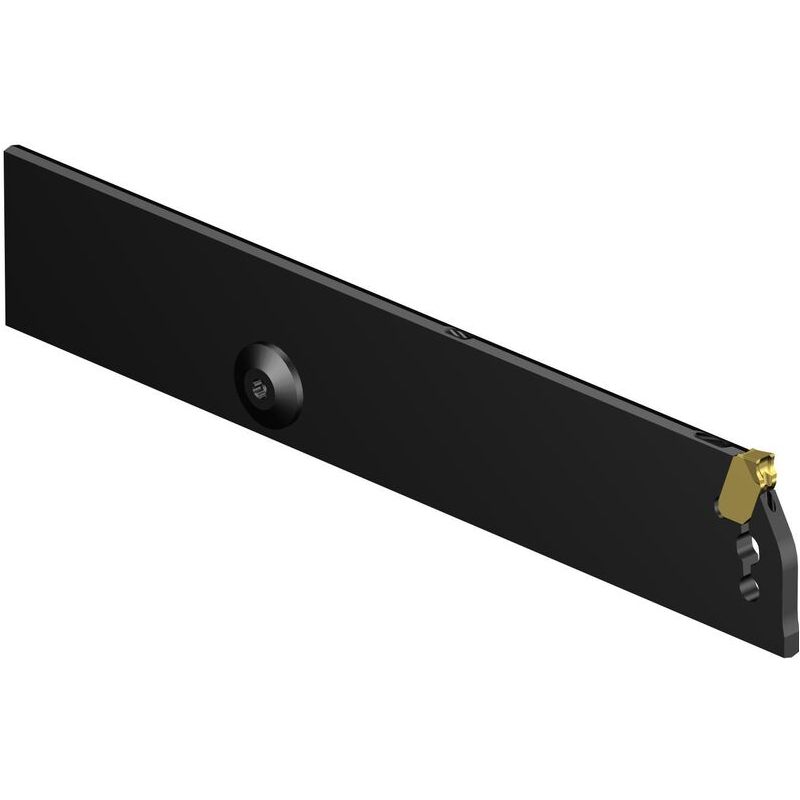

Abb. ä.
| Eigenschaft | Wert |
| Schafthöhe [H] (mm) | 31,9 |
| Adapterschnittstelle Maschinenrichtung [ADINTMS] | Parting off and grooving blade -size 25 |
| Körperwinkel, Werkstückseite (deg) [BAWS] | 0 |
| Schnitttiefe, max. (mm) [CDX] | 90 |
| Kühlmitteldruck (bar) [CP] | 70 |
| EAN [EAN] | 7323222239465 |
| Funktionslänge (mm) [LF] | 164 |
| Funktionslänge 2 (mm) [LF2] | 164 |
| Minimale Kraglänge (mm) [OHN] | 60 |
| Maximale Kraglänge (mm) [OHX] | 90 |
| Bestellnummer [ORDCODE] | QD-NN1H90C25AY |
| Produktfamilie [PRODFAM] | 2061 |
| Grundkörperbreite (mm) [WB] | 3,35 |
| Masse (Gewicht) (kg) [WT] | 0,133 kg |
| Zentrierhilfe(Easyfix) | Nein |
| Kupplungsgröße maschinenseitig [DCON] | Größe 25 |
| Schneidrichtung | neutral |
| Bruttogewicht | 174.3 g |
| Verpackung Höhe | 20 mm |
| Verpackung Länge | 170 mm |
| Mindestbestellmenge | 1 |
| Gewicht | 133 g |
| Verpackung Breite | 40 mm |
| Kühlschmierstoffaustritt (CXSC_3) | axial inclined exit |
| Befestigungsart Schneidplatte (MTP) | Clamp |
| Sensor eingebettete Eigenschaft (SEP) | No |
| Kühlschmierstoffeintritt (CNSC_2) | radial entry |
| Kennungen für die Schneidteil-Schnittstelle (CUTINT_MASTER_3) | CoroCut QD -size H (QD-NH-0400-0002-CM) |
| Funktionshöhe 2 (HF_2) | 32 mm |
| Plattensitzkodierung (SSC_M) | H |
| Plattensitzkodierung (SSC_N) | H |
| Funktionsbreite 2 (WF_2) | 3.7 mm |
