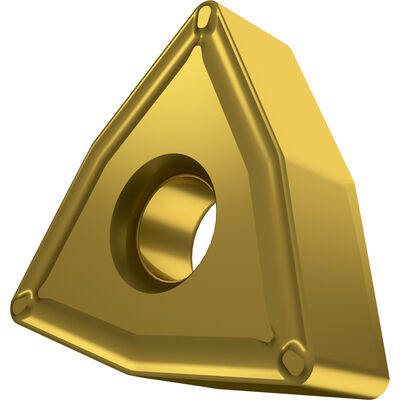

Wendeschneidplatte zum Drehschälen - WNGU 150935-PM-S02:6630
Abb.ä.
Artikel-Nr.: DOPRA-WNGU 150935-PM-S02:6630
Artikel-Nr.: 6752835
55,50 €
49,95 €
zzgl. MwSt. / pro Stück
Sie sparen:
5,55 €
(10%)
Produktbeschreibung
Wendeschneidplatte zum Drehschälen
- Doppelseitige negative barpeeling Wendeschneidplatte
- 80° Trigon mit Innenkreisdurchmesser von 22.225mm
- 9.52mm Dick für 3.5mm Schnitttiefe
- Indexgenauigkeit nach ISO-Toleranzklasse-G
- Spanbrecher PM mit S02 Schneidkantenpreparation
- im Substrat 6630
- MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich P15 -P35
- zum mittlere Festigkeit Stählen
Technische Daten
| Bearbeitungsart: | Drehen |
| Hersteller-Art.Nr.: | 6752835 |
| Materialeignung: | Edelstahl, Stahl |
| Eingeschriebener Kreis (mm) [IC]: | 22,225 |
| Schneidenlänge, max. (mm) [APMX]: | 3,5 |
| EAN [EAN]: | 3603602882011 |
| Schneidkantenlänge (mm) [L]: | 15 |
| Hauptschneidenwinkel (deg) [PSIR]: | 15 |
| Wendeplatten-Typ: | WNGU |
| Marke: | Dormer Pramet |
| Hersteller: | Dormer Pramet |
| Planschneidenbreite (mm) [BS]: | 13 |
| Beschichtungspart: | MT-CVD |
| Bestellcode ISO: | WNGU 150935-PM-S02:6630 |
| Geometrie/Spanbrecher : | PM-S02 |
| EDP Nummer: | 6752835 |
| Einführungsdatum am: | Mar 1 2009 12:00AM |
| ISO_CuttingDepth_MIN_IMP_NUM: | 0.8 |
| Einstellwinkel, Hauptschneide (deg) [KRINS]: | 15 |
| Kühlmitteleffekt: | Sehr positive Auswirkung auf die Standzeit- Kühlmittel wird empfohlen |
| Herstellungsland: | CZ |
| Verpackungsgröße in mm (BxHxL): | 76 x 20.2 x 114 |
| Markencode: | PRA |
| Maßeinheit: | each |
| Produktkategorie: | Standard |
| Produktstatus: | Released |
| Schneidplattenform [SC]: | W - trigon |
| UNSPSC: | 23242107 |
| Art der Beschichtung: | MT-CVD |
| Beschichtung: | 6630 |
| Beschichtungseigenschaften: | 1 |
| Dicke Wendeschneidplatte - Metrisch (S): | 9.52 |
| Formcode Wendeschneidplatte: | W - trigon |
| Hauptschneidenwinkel: | 15 |
| Innenkreisdurchmesser - Metrisch (IC): | 22.225 |
| Maximale Schnitttiefe - Metrisch (APMX): | 3.5 |
| Minimale Einstechtiefe - Metrisch (CDN): | 0.8 |
| Minimale Schnitttiefe (APMN) - Metrisch (APMN): | 0.5 |
| Planschneidenbreite (Wiper) - Metrisch (BS): | 13 |
| Schneidkantenlänge - Metrisch (L): | 15 |
| Spanbrecher Herstellerbezeichnung: | PM-S02 |
| Spannbohrungsdurchmesser - Metrisch (D1): | 7.94 |
