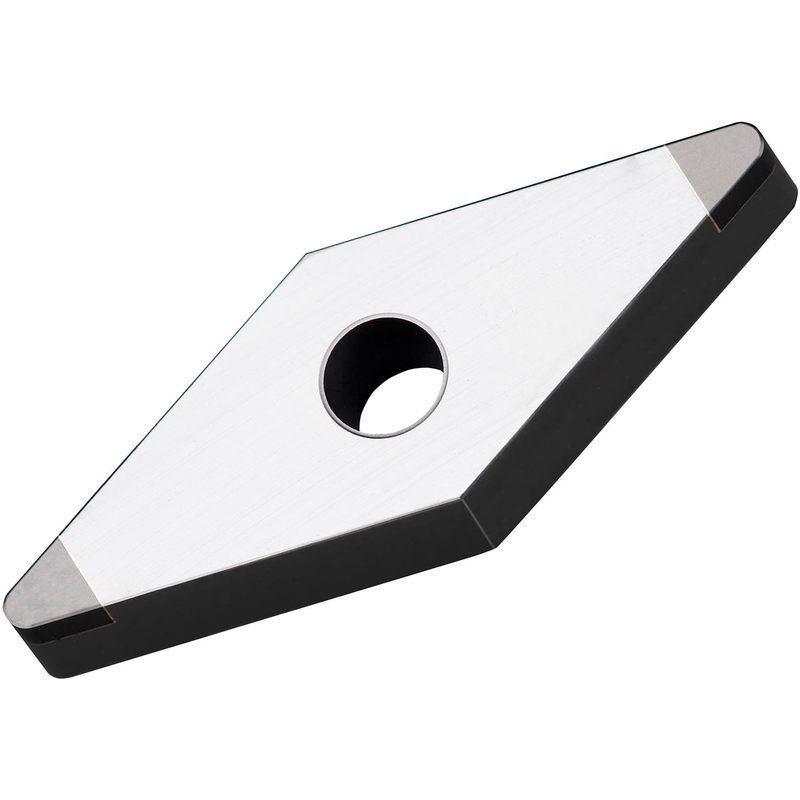

Drehwendeschneidplatte - CBN - Negativ - VNGA 160408S01020B:TB310
Abb.ä.
Artikel-Nr.: DOPRA-VNGA 160408S01020B:TB310
Artikel-Nr.: 6755689
68,20 €
zzgl. MwSt. / pro Stück
Produktbeschreibung
Drehwendeschneidplatte - CBN - Negativ
- Wendeschneidplatte zum Hartdrehen mit 2 einseitig gekippten CBN-Ecken
- 35° Rhomboid mit Innenkreisdurchmesser 9.525mm
- 4.76mm Dick
- 0.8mm Schneidenradius
- Wiederholgenauigkeit nach ISO-Toleranzklasse G
- verrundeter und facettierter Schneidkante T-land -20°/0.1mm
- im Substrat TB310
- unbeschichtetes CBN im ISO-Bereich H01-H10
- zur Hochvorschub Bearbeitung von gehärtetem Stahl
Technische Daten
| Bearbeitungsart: | Drehen |
| Hersteller-Art.Nr.: | 6755689 |
| Materialeignung: | Guss, Hartbearbeitung, Super |
| Eingeschriebener Kreis (mm) [IC]: | 9,525 |
| Schneidenlänge, max. (mm) [APMX]: | 3,6 |
| EAN [EAN]: | 3603602910554 |
| Schneidkantenlänge (mm) [L]: | 16 |
| Wendeplatten-Typ: | VNGA |
| Eckenradius [RE](mm): | 0,8 |
| Marke: | Dormer Pramet |
| Hersteller: | Dormer Pramet |
| Bestellcode ISO: | VNGA 160408S01020B:TB310 |
| Geometrie/Spanbrecher : | No chipbreaker |
| EDP Nummer: | 6755689 |
| Einführungsdatum am: | Apr 1 2014 12:00AM |
| Kühlmitteleffekt: | Sehr negative Auswirkung auf die Standzeit des Werkzeuges |
| Herstellungsland: | SW |
| Verpackungsgröße in mm (BxHxL): | 56 x 14.5 x 139 |
| Markencode: | PRA |
| Maßeinheit: | each |
| Produktkategorie: | Standard |
| Produktstatus: | Released |
| Schneidplattenform [SC]: | V - rhombischer 35° eingeschlossener Winkel |
| UNSPSC: | 23242107 |
| Beschichtung: | TB310 |
| Dicke Wendeschneidplatte - Metrisch (S): | 4.76 |
| Eckenradius - Metrisch (RE): | 0.8 |
| Formcode Wendeschneidplatte: | V - rhombischer 35° eingeschlossener Winkel |
| Innenkreisdurchmesser - Metrisch (IC): | 9.525 |
| Maximale Schnitttiefe - Metrisch (APMX): | 3.6 |
| Minimale Schnitttiefe (APMN) - Metrisch (APMN): | 0.1 |
| Schneidkantenlänge - Metrisch (L): | 16 |
| Spanbrecher Herstellerbezeichnung: | No chipbreaker |
| Spannbohrungsdurchmesser - Metrisch (D1): | 3.81 |
