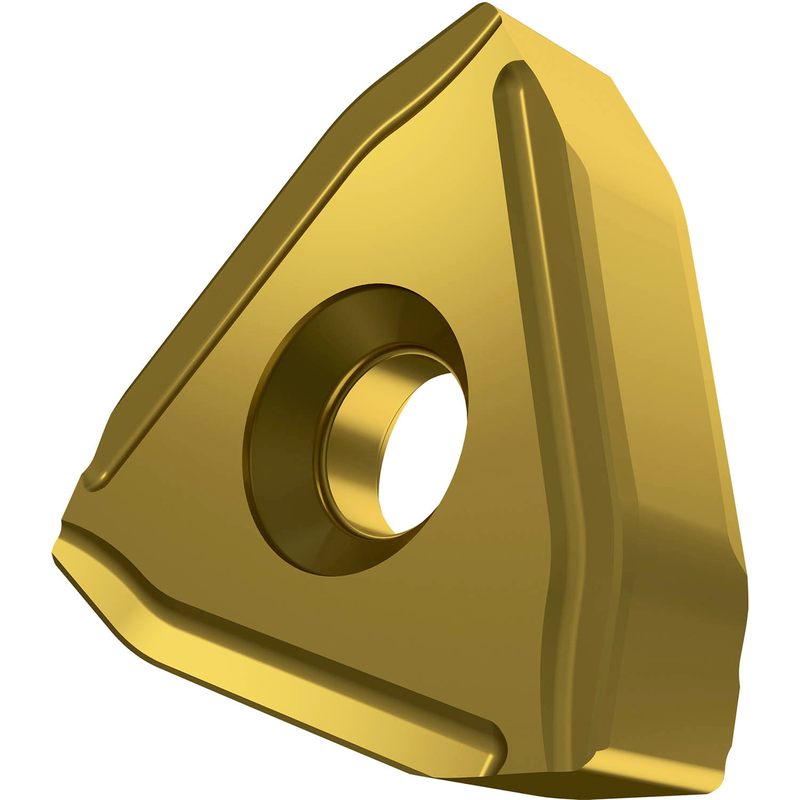

Wendeschneidplatte zum Drehschälen - TNGJ 220720-PM-S02:T9226
Abb.ä.
Artikel-Nr.: DOPRA-TNGJ 220720-PM-S02:T9226
Artikel-Nr.: 6931833
53,50 €
48,15 €
zzgl. MwSt. / pro Stück
Sie sparen:
5,35 €
(10%)
Produktbeschreibung
Wendeschneidplatte zum Drehschälen
- Doppelseitige negative barpeeling Wendeschneidplatte
- Triangular mit Innenkreisdurchmesser von 21.96mm
- 7.94mm Dick für 2mm Schnitttiefe
- Indexgenauigkeit nach ISO-Toleranzklasse-G
- Spanbrecher PM mit S02 Schneidkantenpreparation
- im Substrat T9226
- MT-CVD beschichtet funktionell abgestuftes WC-Co-Carbid im ISO-Bereich P15 -P35
- zum mittlere Festigkeit Stählen
Technische Daten
| Bearbeitungsart: | Drehen |
| Hersteller-Art.Nr.: | 6931833 |
| Materialeignung: | Edelstahl, Stahl |
| Eingeschriebener Kreis (mm) [IC]: | 21,96 |
| Schneidenlänge, max. (mm) [APMX]: | 2 |
| EAN [EAN]: | 3603603078819 |
| Schneidkantenlänge (mm) [L]: | 38 |
| Hauptschneidenwinkel (deg) [PSIR]: | 20 |
| Wendeplatten-Typ: | TNGJ |
| Marke: | Dormer Pramet |
| Hersteller: | Dormer Pramet |
| Planschneidenbreite (mm) [BS]: | 12 |
| Beschichtungspart: | MT-CVD |
| Bestellcode ISO: | TNGJ 220720-PM-S02:T9226 |
| Geometrie/Spanbrecher : | PM-S02 |
| EDP Nummer: | 6931833 |
| Einführungsdatum am: | Oct 21 2015 12:00AM |
| ISO_CuttingDepth_MIN_IMP_NUM: | 0.5 |
| Einstellwinkel, Hauptschneide (deg) [KRINS]: | 20 |
| Kühlmitteleffekt: | Sehr positive Auswirkung auf die Standzeit- Kühlmittel wird empfohlen |
| Herstellungsland: | CZ |
| Verpackungsgröße in mm (BxHxL): | 76 x 20.2 x 114 |
| Markencode: | PRA |
| Maßeinheit: | each |
| Produktkategorie: | Standard |
| Produktstatus: | Released |
| Schneidplattenform [SC]: | T - dreieckiger 60° eingeschlossener Winkel |
| UNSPSC: | 23242107 |
| Art der Beschichtung: | MT-CVD |
| Beschichtung: | T9226 |
| Beschichtungseigenschaften: | 1 |
| Dicke Wendeschneidplatte - Metrisch (S): | 7.94 |
| Formcode Wendeschneidplatte: | T - dreieckiger 60° eingeschlossener Winkel |
| Hauptschneidenwinkel: | 20 |
| Innenkreisdurchmesser - Metrisch (IC): | 21.96 |
| Maximale Schnitttiefe - Metrisch (APMX): | 2 |
| Minimale Einstechtiefe - Metrisch (CDN): | 0.5 |
| Minimale Schnitttiefe (APMN) - Metrisch (APMN): | 0.4 |
| Planschneidenbreite (Wiper) - Metrisch (BS): | 12 |
| Schneidkantenlänge - Metrisch (L): | 38 |
| Spanbrecher Herstellerbezeichnung: | PM-S02 |
| Spannbohrungsdurchmesser - Metrisch (D1): | 7 |
