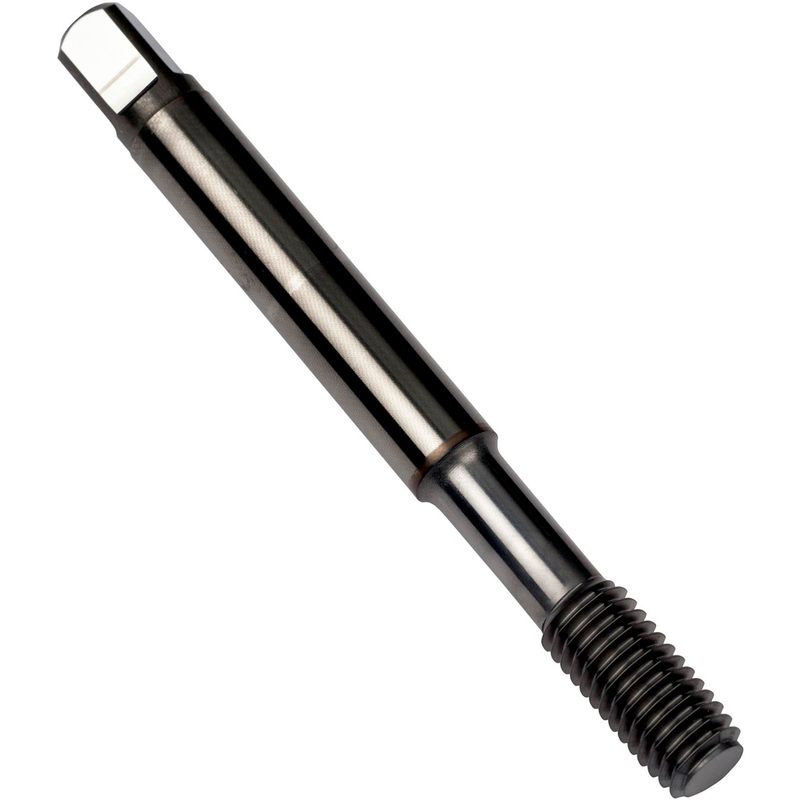

M Maschinen-Gewindeformer - T215M10
Abb.ä.
Artikel-Nr.: DOPRA-T215M10
Artikel-Nr.: 7174128
369,- €
295,20 €
zzgl. MwSt. / pro Stück
Sie sparen:
73,80 €
(20%)
Produktbeschreibung
M Maschinen-Gewindeformer
- Gewindeformer
- Anschnittform C mit 2-3xP Gewindeanschnitt
- ISO-Metrisches Gewinde M10 mit 1.50 mm Steigung und 6HX Toleranzklasse
- Abmessungen nach DIN 2174 Standard mit 10.0mm Schaft und 8.0mm Vierkantantrieb
- VHM mit TiCN Beschichtung 3xD Durchgangs- und Sacklochgewinde in Stahl und Stahlguss
- Ferritischer
- Martensitischer und Austenitischer Edelstahl und Reinaluminium oder Aluminiumguss und Kupfer oder Kupferlegierungen
Technische Daten
| Hersteller-Art.Nr.: | 7174128 |
| Materialeignung: | Edelstahl, Nichteisen, Stahl |
| Schneidstoff : | HM |
| Aufnahme maschinenseitig : | Zylinderschaft |
| Kupplungsgröße maschinenseitig [DCON]: | 10 |
| Schneidenanzahl [ZEFP]: | 5 Zähne |
| Basis-Klassifizierung [BSG]: | DIN 2174 |
| EAN [EAN]: | 7320760704677 |
| Schneidrichtung: | R |
| Gesamtlänge (mm) [OAL]: | 100 |
| Ausgangsdurchmesser (mm) [PHD]: | 9,3 |
| Gewindegröße : | M10 |
| Gewindelänge (mm)[THL]: | 24 |
| Spannbreite (mm) [WSC]: | 8 |
| Nutzlänge (mm) [LU] : | 39 |
| Gewindetyp: | M |
| Innenkühlung: | Ohne |
| Gewindesteigung: | 1,5 |
| Marke: | Dormer Pramet |
| Hersteller: | Dormer Pramet |
| Beschichtungspart: | PVD |
| Bestellcode ISO: | T215M10 |
| EDP Nummer: | 47174128 |
| Einführungsdatum am: | Oct 19 2016 12:00AM |
| ISO_ClampingLength_IMP_NUM: | 11 |
| Spannlänge (mm) [LSC]: | 11 |
| Herstellungsland: | DE |
| Verpackungsgröße in mm (BxHxL): | 17 x 15 x 124 |
| Markencode: | DOR |
| Maßeinheit: | each |
| Anzahl Spankanäle [NOF]: | 5 |
| Produktkategorie: | Standard |
| Produktstatus: | Released |
| Gewindeart : | M - Gewindeform, Metrisches Regelgewinde |
| UNSPSC: | 23241615 |
| Art der Beschichtung: | PVD |
| Ausgangsdurchmesser - Metrisch (PHD): | 9.3 |
| Beschichtung: | Titan-Carbonnitrid-Beschichtung |
| Beschichtungseigenschaften: | 1 |
| Einsatzlänge - Metrisch (LU): | 39 |
| Einspannlänge - Metrisch (LSC): | 11 |
| Gesamtlänge - Metrisch (OAL): | 100 |
| Gewindeanschnittform: | C 2 - 3.5 |
| Gewindeform: | M - Gewindeform, Metrisches Regelgewinde |
| Gewindegröße (TDZ): | 10 |
| Gewindelänge - Metrisch (THL): | 24 |
| Gewindesteigung - Metrisch (TP): | 1.5 |
| Gewindetoleranzklasse (TCTR): | 6HX |
| Material Code (BMC): | HM |
| Nutgeometrie: | Geometrie ohne Nuten (Gewindeformen) |
| Nutzbare Länge (ULDR): | 3 |
| Schneidenanzahl: | 5 |
| Schneidrichtung: | Rechts |
| Spannbreite - Metrisch (WSC): | 8 |
| Spanndurchmesser - Metrisch (DCON MS): | 10 |
