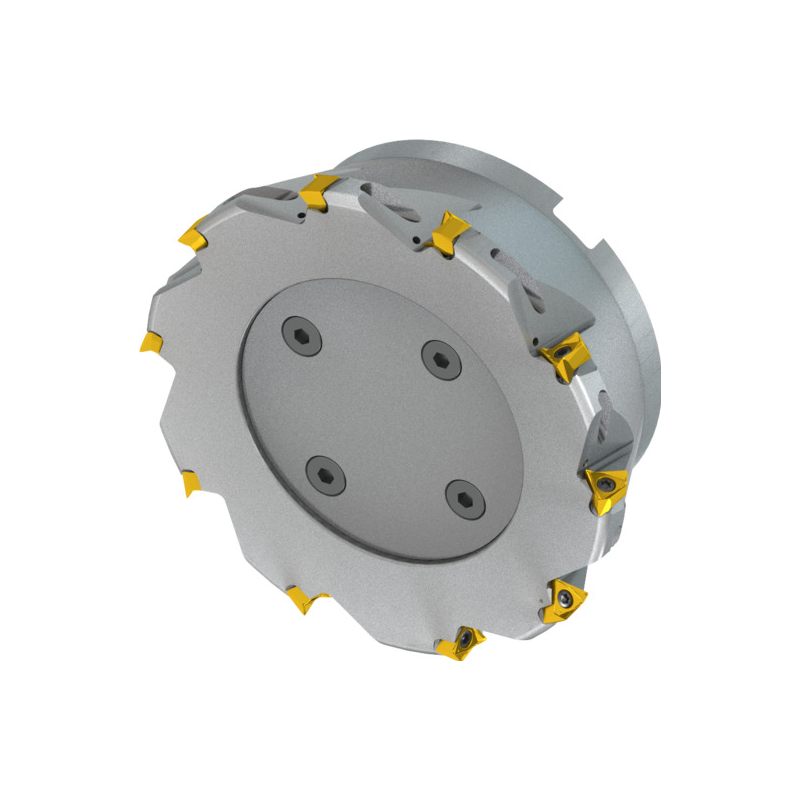

Aufsteckfräser - Eckfräsen - 160C10R-S90TN16-C
Abb.ä.
Artikel-Nr.: DOPRA-160C10R-S90TN16-C
Artikel-Nr.: 8020913
1.155,- €
1.120,35 €
zzgl. MwSt. / pro Stück
Sie sparen:
34,65 €
(3%)
Produktbeschreibung
Aufsteckfräser - Eckfräsen
- Eck-und Planfräser mit doppelt negativer Geometrie welche 10 aus TNGX 1606.. doppelseitige Wendeschneidplatte
- Schneiddurchmesser 160mm mit 90° Anfahrwinkel und 40mm Bohrung gemäß DIN 8030-C
- 63mm Einsatzlänge
- durchgehende Kühlung und ungleicher Teilung zum Planfräsen
- flachen Schulterfräsen
- flachen Nutfräsen und Spiralfräsen in vorbearbeiteten Löchern
Technische Daten
| Hersteller-Art.Nr.: | 8020913 |
| Schneidenanzahl [ZEFP]: | 10 Zähne |
| Schneidenlänge, max. (mm) [APMX]: | 10 |
| Vibrationsdämpfung [DPC]: | nicht schwingungsgedämpft |
| EAN [EAN]: | 3603603844599 |
| Seitenspanwinkel (deg) [GAMF]: | -16 |
| Einstellwinkel (deg): | 90 |
| Funktionslänge (mm) [LF]: | 63 |
| Gesamtlänge (mm) [OAL]: | 63 |
| Drehzahl, max. (r/min) [RPMX]: | 8000 |
| Durchmesser (mm) [DC]: | 160 |
| Aufnahme maschinenseitig : | Fräsdorn |
| Kupplungsgröße maschinenseitig [DCON]: | 40 |
| Schneidrichtung: | R |
| Innenkühlung: | Mit |
| Wendeplattengruppe für Werkzeug: | TNGX1606.. |
| Marke: | Dormer Pramet |
| Hersteller: | Dormer Pramet |
| Bestellcode ISO: | 160C10R-S90TN16-C |
| EDP Nummer: | 8020913 |
| Einführungsdatum am: | Feb 8 2021 12:00AM |
| KWD: | 9,2 |
| Breite Mitnahme (mm) [KWW]: | 16,4 |
| Herstellungsland: | CZ |
| Verpackungsgröße in mm (BxHxL): | 220 x 85 x 222 |
| Klemmtypcode [MTP]: | S - Schraubklemmung durch Bohrung |
| Markencode: | PRA |
| Maßeinheit: | each |
| Anzahl Spankanäle [NOF]: | 10 |
| Produktkategorie: | Standard |
| Produktstatus: | Released |
| UNSPSC: | 23242106 |
| Axialer Spanwinkel: | -9.5 |
| Finishing – very good surface quality: | Mögliche Anwendung |
| Funktionslänge - Metrisch (LF): | 63 |
| Gesamtlänge - Metrisch (OAL): | 63 |
| Klemmtypcode (MTP): | S - Schraubklemmung durch Bohrung |
| Kühlung (CSP): | 1 |
| Lochkreisdurchmesser - Metrisch (DBC1): | 66.7 |
| Maximale Drehzahl: | 8000 |
| Maximale Schnitttiefe - Metrisch (APMX): | 10 |
| Medium machining – good surface quality: | Vorrangige Anwendung |
| Passfederbreite - Metrisch (KWW): | 16.4 |
| Passfedertiefe - Metrisch (KWD): | 9.2 |
| Periphere effektive Schneidenzahl: | 10 |
| Radialer Spanwinkel (GAMF): | -16 |
| Roughing – unlimited surface roughness: | Not recommended |
| Schneiddurchmesser - Metrisch (DC): | 160 |
| Schneidenanzahl: | 10 |
| Schneidkantenwinkel (KAPR): | 90 |
| Schneidrichtung: | Rechts |
| Spanndurchmesser - Metrisch (DCON MS): | 40 |
| ungleiche Schneidenteilung: | 1 |
| Wendeplatten Indexzahl: | 10 |
