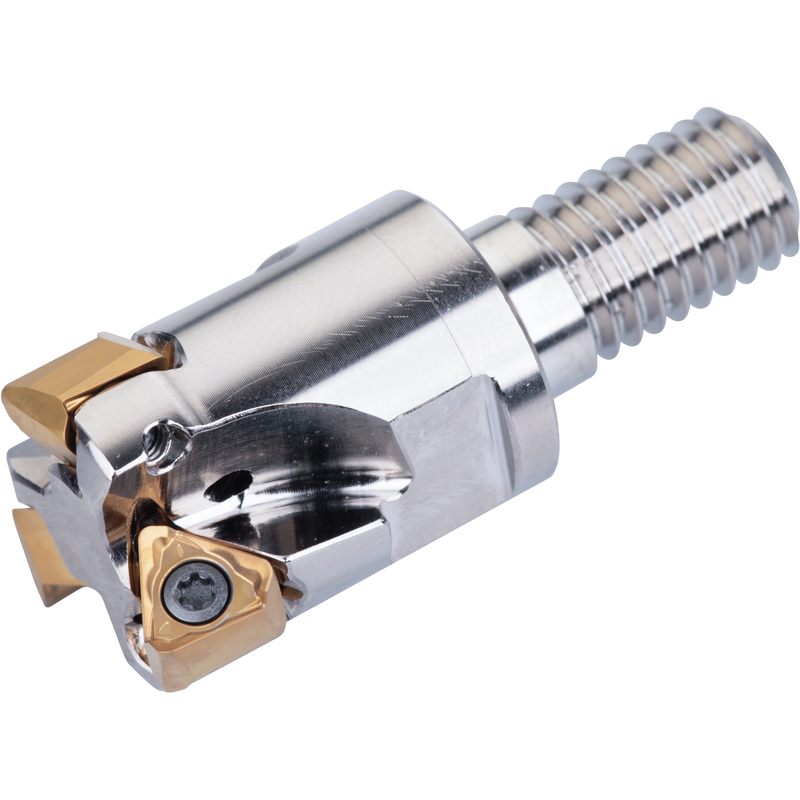

Modularer Kopf zum Eckfräsen - 20A2R026M10-STN10-C
Abb.ä.
Artikel-Nr.: DOPRA-20A2R026M10-STN10-C
Artikel-Nr.: 7178500
280,- €
271,60 €
zzgl. MwSt. / pro Stück
Sie sparen:
8,40 €
(3%)
Produktbeschreibung
Modularer Kopf zum Eckfräsen
- Plan-Eckfräser mit doppelt negativer Geometrie zum spannen von 2 Stück TNGX 1004.. doppelseitigen Wendeschneidplatten
- Schnittdurchmesser 20mm mit 90° Anstellwinkel und M10 Gewindeschaft für modulare Standardhalter
- 26mm Überstandslänge
- Kühlkanalbohrung zum Planfräsen
- flachen Schulterfräsen und flachen Nutfräsen mit einer maximalen Schnitttiefe von 5.0mm
Technische Daten
| Hersteller-Art.Nr.: | 7178500 |
| Schneidenanzahl [ZEFP]: | 2 Zähne |
| Schneidenlänge, max. (mm) [APMX]: | 5 |
| Vibrationsdämpfung [DPC]: | nicht schwingungsgedämpft |
| EAN [EAN]: | 3603603173231 |
| Seitenspanwinkel (deg) [GAMF]: | -16,5 |
| Einstellwinkel (deg): | 90 |
| Funktionslänge (mm) [LF]: | 26 |
| Gesamtlänge (mm) [OAL]: | 45 |
| Gewindegröße : | M10 |
| Durchmesser (mm) [DC]: | 20 |
| Aufnahme maschinenseitig : | Einschraubkupplung |
| Kupplungsgröße maschinenseitig [DCON]: | 10,5 |
| Schneidrichtung: | R |
| Innenkühlung: | Mit |
| Wendeplattengruppe für Werkzeug: | TNGX 1004.. |
| Marke: | Dormer Pramet |
| Hersteller: | Dormer Pramet |
| Bestellcode ISO: | 20A2R026M10-STN10-C |
| EDP Nummer: | 7178500 |
| Einführungsdatum am: | Nov 4 2016 12:00AM |
| Herstellungsland: | CZ |
| Verpackungsgröße in mm (BxHxL): | 47 x 45 x 100 |
| Klemmtypcode [MTP]: | S - Schraubklemmung durch Bohrung |
| Markencode: | PRA |
| Maßeinheit: | each |
| Anzahl Spankanäle [NOF]: | 2 |
| Produktkategorie: | Standard |
| Produktstatus: | Released |
| UNSPSC: | 23242106 |
| Axialer Spanwinkel: | -11 |
| Finishing – very good surface quality: | Mögliche Anwendung |
| Funktionslänge - Metrisch (LF): | 26 |
| Gesamtlänge - Metrisch (OAL): | 45 |
| Gewindegröße (TDZ): | M10 |
| Klemmtypcode (MTP): | S - Schraubklemmung durch Bohrung |
| Kühlung (CSP): | 1 |
| Maximale Schnitttiefe - Metrisch (APMX): | 5 |
| Medium machining – good surface quality: | Mögliche Anwendung |
| Periphere effektive Schneidenzahl: | 2 |
| Radialer Spanwinkel (GAMF): | -16.5 |
| Roughing – unlimited surface roughness: | Not recommended |
| Schneiddurchmesser - Metrisch (DC): | 20 |
| Schneidenanzahl: | 2 |
| Schneidkantenwinkel (KAPR): | 90 |
| Schneidrichtung: | Rechts |
| Spanndurchmesser - Metrisch (DCON MS): | 10.5 |
| Wendeplatten Indexzahl: | 2 |
