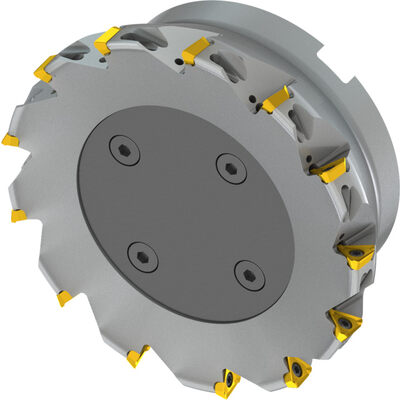

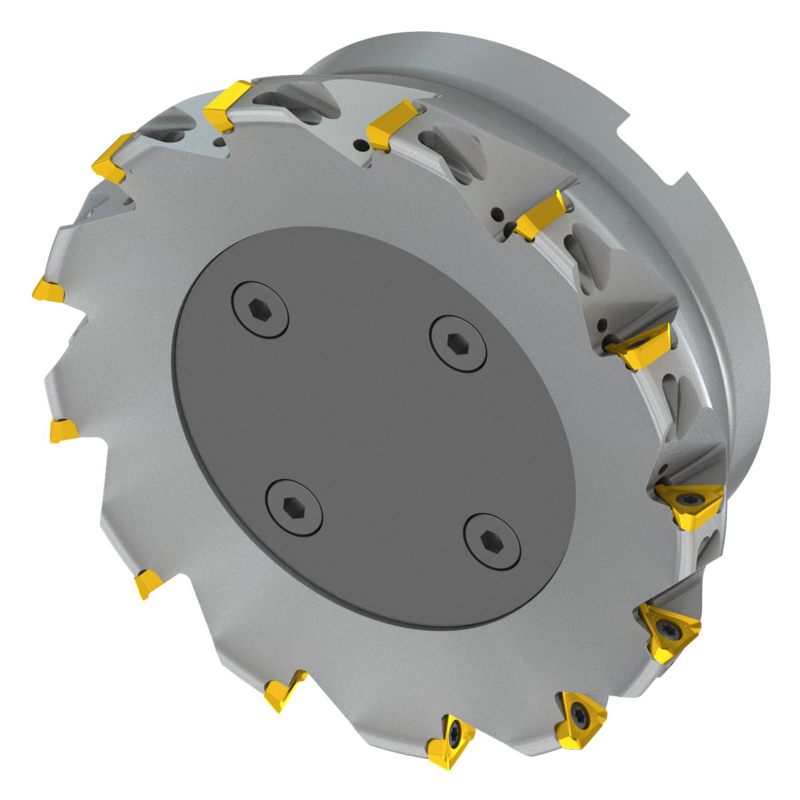

VER TD17 90° Eckfräser mit positivem Design und Innenkühlung - 160C13R-S90TD17D-C
Abb.ä.
Artikel-Nr.: DOPRA-160C13R-S90TD17D-C
Artikel-Nr.: 8782517
1.367,- €
1.325,99 €
zzgl. MwSt. / pro Stück
Sie sparen:
41,01 €
(3%)
Produktbeschreibung
VER TD17 90° Eckfräser mit positivem Design und Innenkühlung
- Eckfräser mit positiver/negativer Geometrie
- der 13 einseitige Wendeschneidplatten TDMT 1704.. oder TDET 1704.. einsetzt
- Schneidendurchmesser 160mm mit 90° Einstellwinkel und 40mm Anschlussbohrung nach DIN 8030-C
- 63mm Auskraglänge
- Innenkühlung und Differentialteilung für flaches Eckfräsen
- flaches Nutenfräsen
- Rampenfräsen
- Spiralfräsen
- Tauchfräsen und progressives Tauchfräsen mit einer maximalen Schnitttiefe von 11,0mm
Technische Daten
| Hersteller-Art.Nr.: | 8782517 |
| Schneidenanzahl [ZEFP]: | 13 Zähne |
| Schneidenlänge, max. (mm) [APMX]: | 11 |
| Vibrationsdämpfung [DPC]: | nicht schwingungsgedämpft |
| EAN [EAN]: | 3603604536691 |
| Seitenspanwinkel (deg) [GAMF]: | -5 |
| Einstellwinkel (deg): | 90 |
| Funktionslänge (mm) [LF]: | 63 |
| Drehzahl, max. (r/min) [RPMX]: | 7900 |
| Durchmesser (mm) [DC]: | 160 |
| Aufnahme maschinenseitig : | Fräsdorn |
| Kupplungsgröße maschinenseitig [DCON]: | 40 |
| Schneidrichtung: | R |
| Innenkühlung: | Mit |
| Marke: | Dormer Pramet |
| Hersteller: | Dormer Pramet |
| Bestellcode ISO: | 160C13R-S90TD17D-C |
| Einführungsdatum am: | Mar 4 2025 12:00AM |
| KWD: | 9,25 |
| Breite Mitnahme (mm) [KWW]: | 16,4 |
| Herstellungsland: | CZ |
| Verpackungsgröße in mm (BxHxL): | 220 x 85 x 222 |
| Klemmtypcode [MTP]: | S - Schraubklemmung durch Bohrung |
| Markencode: | PRA |
| Maßeinheit: | each |
| Anzahl Spankanäle [NOF]: | 13 |
| Produktkategorie: | Standard |
| Produktstatus: | Released |
| UNSPSC: | 23242106 |
| Axialer Spanwinkel: | 6 |
| Finishing – very good surface quality: | Vorrangige Anwendung |
| Funktionslänge - Metrisch (LF): | 63 |
| Klemmtypcode (MTP): | S - Schraubklemmung durch Bohrung |
| Kühlung (CSP): | 1 |
| Lochkreisdurchmesser - Metrisch (DBC1): | 66.7 |
| Maximale Drehzahl: | 7900 |
| Maximale Schnitttiefe - Metrisch (APMX): | 11 |
| Medium machining – good surface quality: | Vorrangige Anwendung |
| Passfederbreite - Metrisch (KWW): | 16.4 |
| Passfedertiefe - Metrisch (KWD): | 9.25 |
| Periphere effektive Schneidenzahl: | 13 |
| Radialer Spanwinkel (GAMF): | -5 |
| Roughing – unlimited surface roughness: | Mögliche Anwendung |
| Schneiddurchmesser - Metrisch (DC): | 160 |
| Schneidenanzahl: | 13 |
| Schneidkantenwinkel (KAPR): | 90 |
| Schneidrichtung: | Rechts |
| Spanndurchmesser - Metrisch (DCON MS): | 40 |
| ungleiche Schneidenteilung: | 1 |
| Wendeplatten Indexzahl: | 13 |
