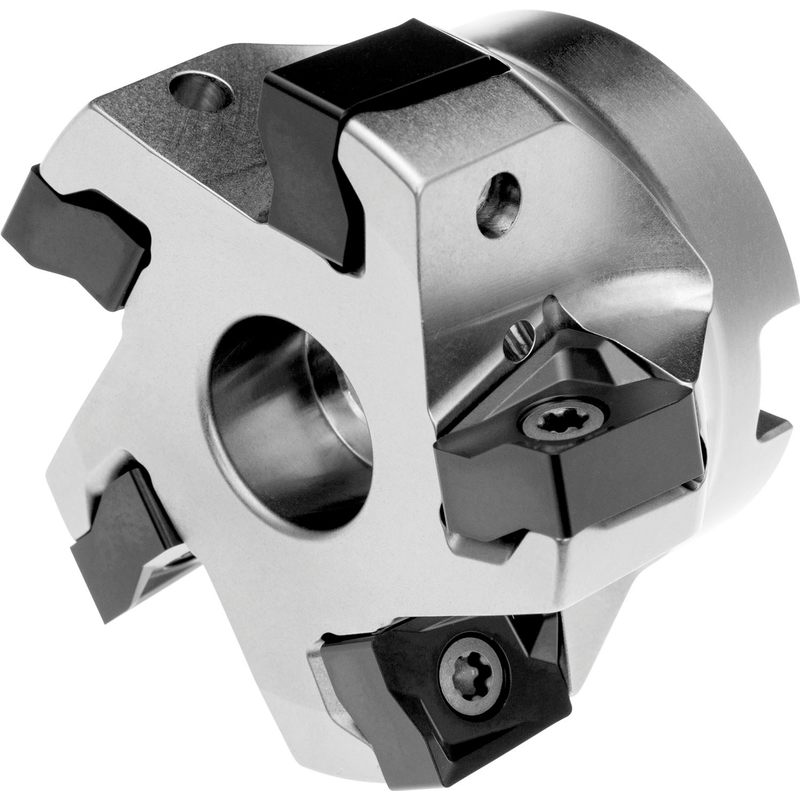

Aufsteckfräser - Eckfräsen - 100A05R-S90LN16-C
Abb.ä.
Artikel-Nr.: DOPRA-100A05R-S90LN16-C
Artikel-Nr.: 6760312
701,- €
679,97 €
zzgl. MwSt. / pro Stück
Sie sparen:
21,03 €
(3%)
Produktbeschreibung
Aufsteckfräser - Eckfräsen
- Eckfräser mit doppelt negativer Geometrie zum spannen von 5 Stück LNMU 1607.. oder LNGU 1607.. doppelseitigen Wendeschneidplatten
- Schnittdurchmesser 100mm mit 90° Anstellwinkel und 32mm Verbindungsbohrung gemäß DIN 8030-A
- 50mm Überstandslänge
- Kühlkanalbohrung und ungleiche Teilung zum flachen Schulterfräsen
- flachen Nutfräsen und Tauchfräsen mit einer maximalen Schnitttiefe von 13.0mm
Technische Daten
| Hersteller-Art.Nr.: | 6760312 |
| Schneidenanzahl [ZEFP]: | 5 Zähne |
| Schneidenlänge, max. (mm) [APMX]: | 13 |
| Vibrationsdämpfung [DPC]: | nicht schwingungsgedämpft |
| EAN [EAN]: | 3603602956583 |
| Seitenspanwinkel (deg) [GAMF]: | -10,5 |
| Einstellwinkel (deg): | 90 |
| Funktionslänge (mm) [LF]: | 50 |
| Drehzahl, max. (r/min) [RPMX]: | 6100 |
| Durchmesser (mm) [DC]: | 100 |
| Aufnahme maschinenseitig : | Fräsdorn |
| Kupplungsgröße maschinenseitig [DCON]: | 32 |
| Schneidrichtung: | R |
| Innenkühlung: | Mit |
| Wendeplattengruppe für Werkzeug: | LNGU 1607..;LNMU 1607.. |
| Marke: | Dormer Pramet |
| Hersteller: | Dormer Pramet |
| Bestellcode ISO: | 100A05R-S90LN16-C |
| DCCB: | 45 |
| EDP Nummer: | 6760312 |
| Einführungsdatum am: | Nov 1 2012 12:00AM |
| KWD: | 8 |
| Breite Mitnahme (mm) [KWW]: | 14,4 |
| Herstellungsland: | CZ |
| Verpackungsgröße in mm (BxHxL): | 220 x 85 x 222 |
| Klemmtypcode [MTP]: | S - Schraubklemmung durch Bohrung |
| Markencode: | PRA |
| Maßeinheit: | each |
| Anzahl Spankanäle [NOF]: | 5 |
| Produktkategorie: | Standard |
| Produktstatus: | Released |
| UNSPSC: | 23242106 |
| Axialer Spanwinkel: | -6 |
| Finishing – very good surface quality: | Mögliche Anwendung |
| Funktionslänge - Metrisch (LF): | 50 |
| Klemmtypcode (MTP): | S - Schraubklemmung durch Bohrung |
| Kühlung (CSP): | 1 |
| Maximale Drehzahl: | 6100 |
| Maximale Schnitttiefe - Metrisch (APMX): | 13 |
| Medium machining – good surface quality: | Mögliche Anwendung |
| Passfederbreite - Metrisch (KWW): | 14.4 |
| Passfedertiefe - Metrisch (KWD): | 8 |
| Periphere effektive Schneidenzahl: | 5 |
| Radialer Spanwinkel (GAMF): | -10.5 |
| Roughing – unlimited surface roughness: | Mögliche Anwendung |
| Schneiddurchmesser - Metrisch (DC): | 100 |
| Schneidenanzahl: | 5 |
| Schneidkantenwinkel (KAPR): | 90 |
| Schneidrichtung: | Rechts |
| Senkdurchmesser Spannbohrung - Metrisch (DCCB): | 45 |
| Spanndurchmesser - Metrisch (DCON MS): | 32 |
| ungleiche Schneidenteilung: | 1 |
| Wendeplatten Indexzahl: | 5 |
