Abb. ä.
| Eigenschaft | Wert |
| Schneidenanzahl [ZEFP] | 2 Zähne |
| Passender Wendeschneidplattentyp | CoroMill MS20 10T3 (MS20-10T3 RE0.0-3.1) |
| Adapterschnittstelle Maschinenrichtung [ADINTMS] | Weldon (DIN6535-HB) -metric: 16 |
| Eintauchtiefe, max. (mm) [AZ] | 1 |
| Körperdurchmesser 5 (mm) [BD5] | 15,4 |
| Werkzeugausführung [BMC] | Steel |
| Zentrumsschneidfähigkeit [CCC] | Ohne Zentrumsschneide |
| Anzahl Schneidteile [CICT] | 2 |
| Kühlmitteldruck (bar) [CP] | 70 |
| Schaftdurchmesser, maschinenseitig (mm) [DCON_MS] | 16 |
| Vibrationsdämpfung [DPC] | nicht schwingungsgedämpft |
| EAN [EAN] | 7323228537503 |
| Funktionslänge (mm) [LF] | 76 |
| Funktionslänge 2 (mm) [LF2] | 76 |

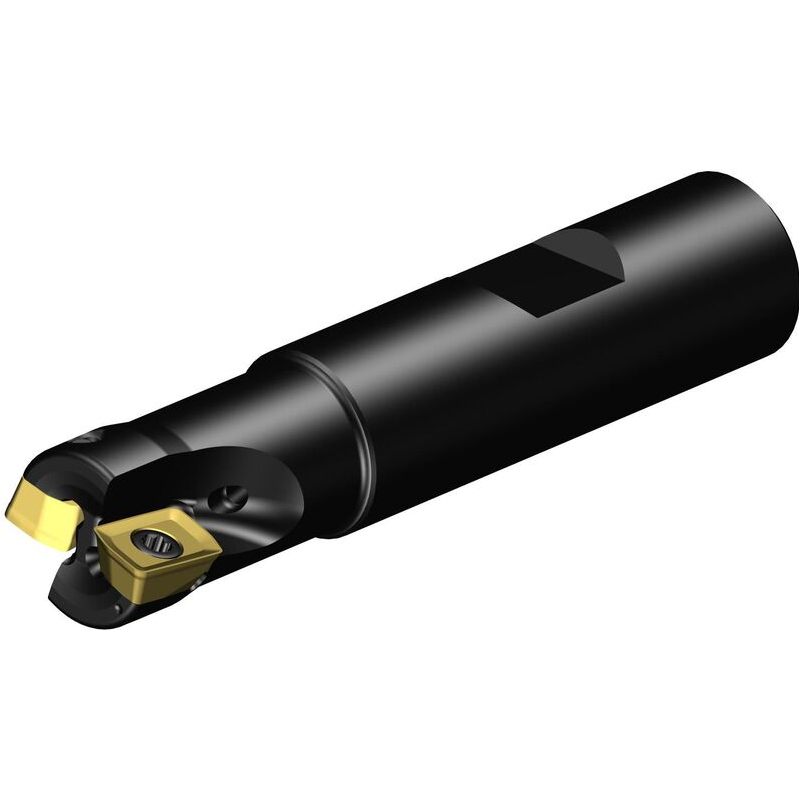

| Bestellnummer [ORDCODE] | MS20-R016B16-10L |
| Produktfamilie [PRODFAM] | 2129 |
| Toleranz Schaftdurchmesser [TCDCON] | h6 |
| Masse (Gewicht) (kg) [WT] | 0,095 kg |
| Zentrierhilfe(Easyfix) | Nein |
| Durchmesser (mm) [DC] | 16 |
| Aufnahme maschinenseitig | Weldon |
| Kupplungsgröße maschinenseitig [DCON] | 16 |
| Schneidrichtung | rechts |
| Bruttogewicht | 0.118 kg |
| Verpackung Höhe | 40 mm |
| Verpackung Länge | 82 mm |
| Mindestbestellmenge | 1 |
| Gewicht | 0.095 kg |
| Verpackung Breite | 40 mm |
| Maximales Arbeitseingriffsverhältnis (AERMXFFW) | 1 |
| Schneidenlänge max (APMX2) | 9 mm |
| Differentialteilung (CPDF) | No |
| Schneidendurchmesser (DC3) | 16 mm |
| Seitenspanwinkel (GAMF) | -15.47 deg |
| Rückspanwinkel (GAMP) | 7.5 deg |
| Einstellwinkel (KAPR2) | 90 deg |
| Befestigungsart Schneidplatte (MTP) | Screw/Clamp |
| Drehzahl max (-81 -82: Maximale Drehzahl) (RPMX) | 42900 1/min |
| Sensor eingebettete Eigenschaft (SEP) | No |
| Standarddokument (STDLET) | WE |
| Normnummer 3 (STDNO_3) | ISO3338-2 |
| Kühlschmierstoffeintritt (CNSC_2) | axial concentric entry |
| Plattensitzkodierung (SSC_M) | 10 |
| Plattensitzkodierung (SSC_N) | 10 |
| Drehmoment (TQ_2) | 1.6 Nm |
