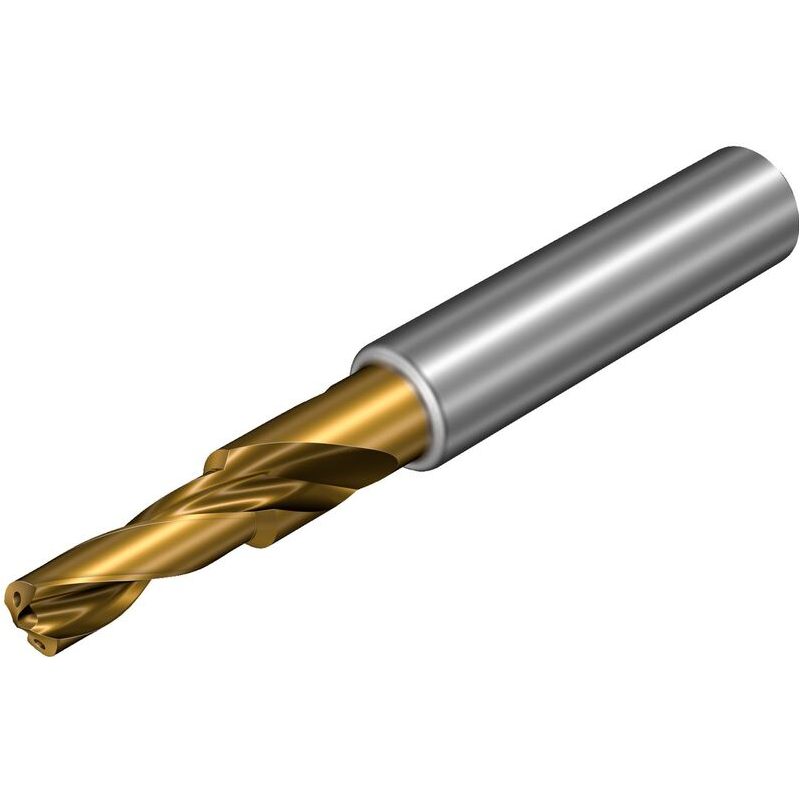

CoroDrill® 860-GM Solid carbide step and chamfer drill
Abb.ä.
Artikel-Nr.: 860.2-0335-011A1-GM X1BM
135,- €
110,70 €
zzgl. MwSt. / pro Stück
Sie sparen:
24,30 €
(18%)
Technische Daten
| Materialeignung: | Edelstahl, Guss, Hartbearbeitung, Nichteisen, Stahl, Super |
| Schneidstoff : | Carbide |
| Aufnahme maschinenseitig : | Zylinderschaft |
| Kupplungsgröße maschinenseitig [DCON]: | 6 |
| Schneidstoff-Sorte [GRADE]: | X1BM |
| Durchmesser (mm) [DC]: | 3,35 |
| Beschichtung [COATING]: | TIALSIN+TISIN |
| Winkel, 1. Stufe (deg) [SIG]: | 140 |
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | Cylindrical shank (DIN6535-HA) -metric: 6 |
| Geometrie/Spanbrecher : | GM |
| Kühlmitteldruck (bar) [CP]: | 20 |
| Schneidendurchmesser d1 (mm) [DC1]: | 4,5 |
| Schaftdurchmesser, maschinenseitig (mm) [DCON_MS]: | 6 |
| EAN [EAN]: | 7323224685000 |
| Spannutenlänge (mm) [LCF]: | 19 |
| Funktionslänge (mm) [LF]: | 61,4 |
| Funktionslänge 2 (mm) [LF2]: | 61,4 |
| Zentrierhilfe(Easyfix): | Nein |
| Gesamtlänge (mm) [OAL]: | 66 |
| Bestellnummer [ORDCODE]: | 860.2-0335-011A1-GM X1BM |
| Produktfamilie [PRODFAM]: | 2009 |
| Toleranz Schaftdurchmesser [TCDCON] : | h6 |
| Erreichbare Bohrungstoleranz [TCHA]: | H9 |
| Werkstoffklassifizierung Stufe 1 [TMC1]: | PMKNSH |
| Masse (Gewicht) (kg) [WT]: | 0,024 kg |
| Nutzlänge (mm) [LU] : | 11,3 |
| Werkzeugdurchmesser: | 3,35 |
| Bruttogewicht: | 24.4 g |
| Verpackung Höhe: | 13 mm |
| Verpackung Länge: | 100 mm |
| Mindestbestellmenge: | 1 |
| Gewicht: | 24 g |
| Verpackung Breite: | 13 mm |
| Orthogonalspanwinkel (GAMO): | 20.45 deg |
| Nutzlänge (LU2): | 11.3 mm |
| Abstand Schneidenecke zu Schneidenspitze (PL): | 0.6 mm |
| Drehzahl max (-81 -82: Maximale Drehzahl) (RPMX): | 16269 1/min |
| Stufenlänge 1 Stufe (SDL1): | 10.1 mm |
| Sensor eingebettete Eigenschaft (SEP): | No |
| Eingeschlossener Stufenwinkel (STA1): | 90 deg |
| Kühlschmierstoffeintritt (CNSC_2): | axial concentric entry on circle |
| ISO-Materialklassifizierungsstufe (TMC1): | M |
