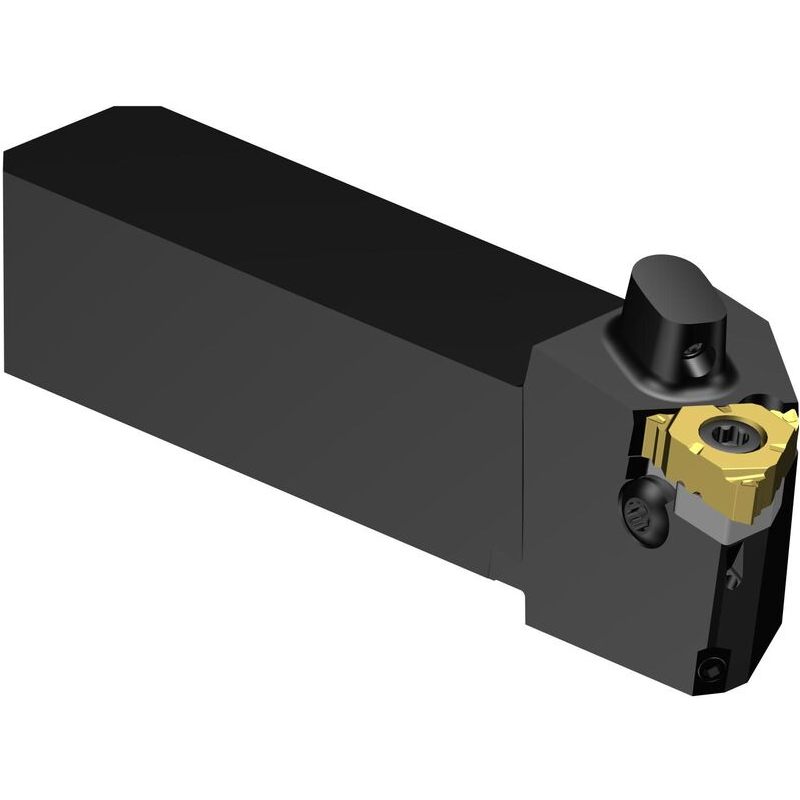

Abb. ä.CoroThread® 266 QS Schaftwerkzeug zum Gewindedrehen
| Eigenschaft | Wert |
| Schafthöhe [H] (mm) | 20 |
| Adapterschnittstelle Maschinenrichtung [ADINTMS] | Rectangular shank -metric: 20 x 20 |
| Axialfreiwinkel (deg) [ALP] | -10 |
| Schaftbreite (mm) [B) | 20 |
| Körperwinkel, Maschinenseite (deg) [BAMS] | 0 |
| Kühlmitteldruck (bar) [CP] | 150 |
| EAN [EAN] | 7323223171856 |
| Funktionslänge (mm) [LF] | 99 |
| Funktionslänge 2 (mm) [LF2] | 99 |
| Minimale Kraglänge (mm) [OHN] | 30 |
| Maximale Kraglänge (mm) [OHX] | 50 |
| Bestellnummer [ORDCODE] | QS-266-LFA2020-16C |
| Produktfamilie [PRODFAM] | 1187 |
| Masse (Gewicht) (kg) [WT] | 0,2781 kg |
| Zentrierhilfe(Easyfix) | Nein |
| Aufnahme maschinenseitig | Rechteckiger Schaft |
| Kupplungsgröße maschinenseitig [DCON] | 20 x 20 |
| Schneidrichtung | links |
| Korrekturwinkel Gewindesteigung (deg) [THCA] | 1 |
| Bruttogewicht | 303.2 g |
| Verpackung Höhe | 48 mm |
| Verpackung Länge | 100 mm |
| Mindestbestellmenge | 1 |
| Gewicht | 278.1 g |
| Verpackung Breite | 48 mm |
| Kühlschmierstoffeintritt Gewindegröße (CNT) | G 1/8-28 |
| Kopfunterbaulänge (HBL) | 30 mm |
| Befestigungsart Schneidplatte (MTP) | Screw/Clamp |
| Sensor eingebettete Eigenschaft (SEP) | No |
| Kühlschmierstoffeintritt (CNSC_2) | axial concentric and radial entry |
| Kennungen für die Schneidteil-Schnittstelle (CUTINT_MASTER_3) | CoroThread -external size 16 (266.LG-16) |
| Funktionshöhe 2 (HF_2) | 20 mm |
| Plattensitzkodierung (SSC_M) | 16 |
| Plattensitzkodierung (SSC_N) | 3/8 |
| Drehmoment (TQ_2) | 3 Nm |
| Funktionsbreite 2 (WF_2) | 20.85 mm |
