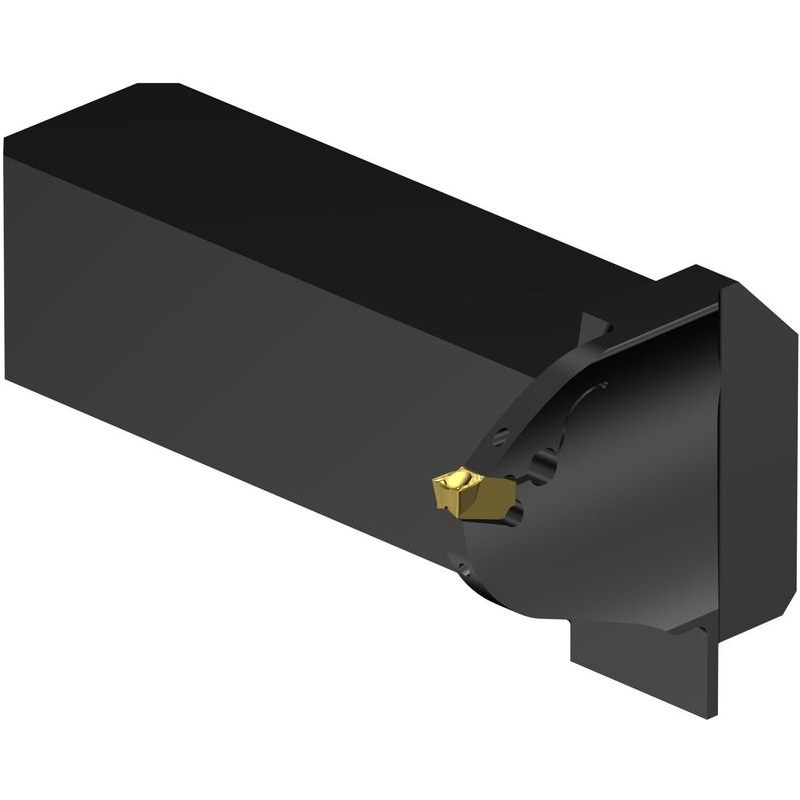

Abb. ä.CoroCut® QF, QS™ shank tool for face grooving
| Eigenschaft | Wert |
| Schafthöhe [H] (mm) | 25 |
| Adapterschnittstelle Maschinenrichtung [ADINTMS] | Rectangular shank -metric: 25 x 25 |
| Schaftbreite (mm) [B) | 25 |
| Körperwinkel, Werkstückseite (deg) [BAWS] | 90 |
| Schnitttiefe, max. (mm) [CDX] | 22 |
| Kühlmitteldruck (bar) [CP] | 150 |
| Axialer Einstechdurchmesser, min. (mm) [DAXIN] | 30 |
| Axialer Einstechdurchmesser, max. (mm) [DAXX] | 45 |
| EAN [EAN] | 7323221533885 |
| Funktionslänge (mm) [LF] | 92 |
| Funktionslänge 2 (mm) [LF2] | 92 |
| Minimale Kraglänge (mm) [OHN] | 8 |
| Maximale Kraglänge (mm) [OHX] | 8 |
| Bestellnummer [ORDCODE] | QFT-LGH22C2525-030B |
| Produktfamilie [PRODFAM] | 2087 |
| Masse (Gewicht) (kg) [WT] | 0,5237 kg |
| Zentrierhilfe(Easyfix) | Nein |
| Aufnahme maschinenseitig | Rechteckiger Schaft |
| Kupplungsgröße maschinenseitig [DCON] | 25 x 25 |
| Schneidrichtung | links |
| Bruttogewicht | 523.7 g |
| Verpackung Höhe | 72 mm |
| Verpackung Länge | 113 mm |
| Mindestbestellmenge | 1 |
| Gewicht | 523.7 g |
| Verpackung Breite | 72 mm |
| Kühlschmierstoffeintritt Gewindegröße (CNT) | G 1/8-28 |
| Kühlschmierstoffaustritt (CXSC_3) | axial inclined exit |
| Befestigungsart Schneidplatte (MTP) | Clamp |
| Sensor eingebettete Eigenschaft (SEP) | No |
| Kühlschmierstoffeintritt (CNSC_2) | axial concentric and radial entry |
| Kennungen für die Schneidteil-Schnittstelle (CUTINT_MASTER_3) | CoroCut QFT -size H (QFT-H-0400-03-TF) |
| Funktionshöhe 2 (HF_2) | 25 mm |
| Plattensitzkodierung (SSC_M) | QFT-H |
| Plattensitzkodierung (SSC_N) | QFT-H |
| Funktionsbreite 2 (WF_2) | 49.1 mm |
