| Eigenschaft | Wert |
| Bearbeitungsart | Drehen |
| Schafthöhe [H] (mm) | 20 |
| Kühlschmierstoffeintritt [CNSC] | axial konzentrischer und radialer Eintritt |
| Passender Wendeschneidplattentyp | CoroTurn PRIME CP-A (CP-A1108) |
| Adapterschnittstelle Maschinenrichtung [ADINTMS] | Rectangular shank -metric: 20 x 20 |
| Schaftbreite (mm) [B) | 20 |
| Körperwinkel, Maschinenseite (deg) [BAMS] | 0 |
| Körperwinkel, Werkstückseite (deg) [BAWS] | 0 |
| Werkzeugausführung [BMC] | Steel |
| Kühlmitteldruck (bar) [CP] | 150 |
| Kühlschmierstoffaustritt [CXSC] | axial inclined exit |
| Vibrationsdämpfung [DPC] | nicht schwingungsgedämpft |
| EAN [EAN] | 7323221284572 |
| Funktionshöhe (mm) [HF] | 20 |
| Funktionslänge (mm) [LF] | 101 |
| Gesamtlänge (mm) [OAL] | 101 |
| Minimale Kraglänge (mm) [OHN] | 32 |
| Maximale Kraglänge (mm) [OHX] | 52 |
| Bestellnummer [ORDCODE] | QS-CP-30AR-2020-11C |
| Hauptschneidenwinkel (deg) [PSIR] | -25 |

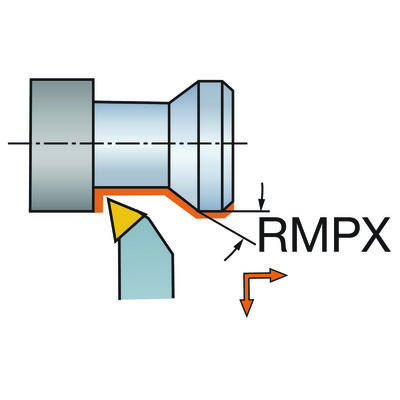

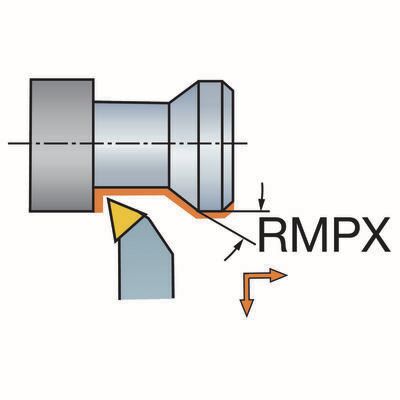

| Eintauchwinkel, max. (deg) [RMPX] | 15 |
| Drehmoment (Nm) [TQ] | 4 |
| Funktionsbreite (mm) [WF] | 25 |
| Zentrierhilfe(Easyfix) | Nein |
| Aufnahme maschinenseitig | Rechteckiger Schaft |
| Kupplungsgröße maschinenseitig [DCON] | 20 x 20 |
| Schneidrichtung | rechts |
| Innenkühlung | Mit |
| Bruttogewicht | 320.5 Gram |
| Verpackung Höhe | 59.0 |
| Verpackung Länge | 109.0 |
| Mindestbestellmenge | 1 |
| Gewicht | 311.0 Gram |
| Verpackung Breite | 59.0 |
| Kühlschmierstoffeintritt Gewindegröße (CNT) | G 1/8-28 |
| Orthogonalspanwinkel (GAMO) | 0 |
| Einstellwinkel (KAPR1) | 115 |
| Einstellwinkel (KAPR2) | 30 |
| Neigungswinkel (LAMS) | 0 |
| Befestigungsart Schneidplatte (MTP) | clamp with screw through hole |
| Sensor eingebettete Eigenschaft (SEP) | false |
| Plattensitzkodierung (SSC_M) | CP-A11 |
| Plattensitzkodierung (SSC_N) | CP-A11 |
