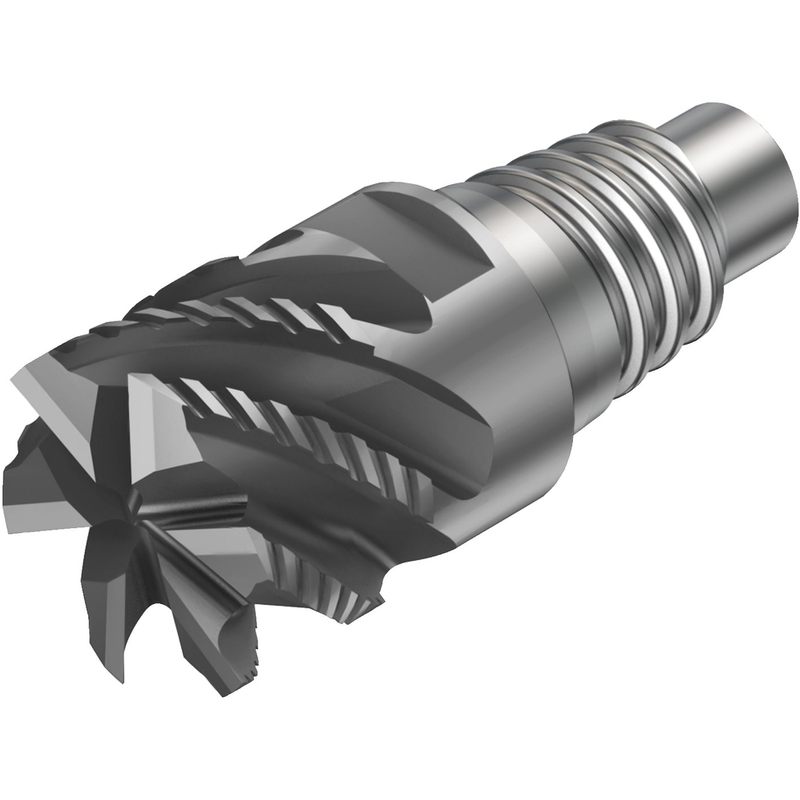

CoroMill® 316 Vollhartmetall-Fräskopf mit Kordelverzahnung
Abb.ä.
Artikel-Nr.: 316-10SM545-10004K 1730
82,70 €
78,57 €
zzgl. MwSt. / pro Stück
Sie sparen:
4,13 €
(5%)
Technische Daten
| Schneidstoff : | Carbide |
| Aufnahme maschinenseitig : | Schraubkupplung EH |
| Kupplungsgröße maschinenseitig [DCON]: | E10 |
| Schneidenanzahl [ZEFP]: | 5 Zähne |
| Schneidstoff-Sorte [GRADE]: | 1730 |
| Durchmesser (mm) [DC]: | 10 |
| Beschichtung [COATING]: | ALTIN |
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | Coromant EH -metric - E10 |
| Geometrie/Spanbrecher : | HR |
| Zentrumsschneidfähigkeit [CCC]: | Ohne Zentrumsschneide |
| Funktionsdurchmesser (mm) [DCF]: | 9,2 |
| Schaftdurchmesser, maschinenseitig (mm) [DCON_MS]: | 9,7 |
| Halsdurchmesser (mm) [DN]: | 9,7 |
| EAN [EAN]: | 7323223928696 |
| Drallwinkel (deg) [FHA]: | 45 |
| Funktionslänge (mm) [LF]: | 12,4 |
| Funktionslänge 2 (mm) [LF2]: | 12,4 |
| Zentrierhilfe(Easyfix): | Nein |
| Bestellnummer [ORDCODE]: | 316-10SM545-10004K 1730 |
| Produktfamilie [PRODFAM]: | 2005 |
| Eintauchwinkel, max. (deg) [RMPX]: | 5 |
| Masse (Gewicht) (kg) [WT]: | 0,025 kg |
| Eckenradius [RE](mm): | 0,4 |
| Werkzeugdurchmesser: | 10 |
| Eckenradius (mm): | 0,4 |
| Bruttogewicht: | 26.5 g |
| Verpackung Höhe: | 22 mm |
| Verpackung Länge: | 57 mm |
| Mindestbestellmenge: | 1 |
| Gewicht: | 25 g |
| Verpackung Breite: | 55 mm |
| Schneidenlänge max (APMX2): | 5.5 mm |
| Schneidenlänge max (APMXPFW): | 5.5 mm |
| Basis-Klassifizierung (BSG): | COROMANT |
| Schneidendurchmesser (DC3): | 10 mm |
| Funktionsdurchmesser (DFC): | 7.17 mm |
| Seitenspanwinkel (GAMF): | -9 deg |
| Rückspanwinkel (GAMP): | 2 deg |
| Einstellwinkel (KAPR2): | 90 deg |
| Drehzahl max (-81 -82: Maximale Drehzahl) (RPMX): | 80000 1/min |
| Sensor eingebettete Eigenschaft (SEP): | 0 |
| Toleranzklasse Aufnahmedurchmesser (TCDC): | h12 |
| Kühlschmierstoffeintritt (CNSC_2): | without coolant entry |
