Spanndorn für Durchgangsbohrung MITEE-BITE, XPA
Abb.ä.
Artikel-Nr.: 297989 0007
Artikel-Nr.: 1856974
Artikel-Nr.: X38300
198,60 €
zzgl. MwSt. / pro Stück
Produktbeschreibung
Ausführung und Verwendung:
- Grundkörper aus Baustahl mit schwarzer Oxidbeschichtung, in den sich die Kontur des Werkstücks leicht einbringen lässt (297989 0012 aus Aluminium)
- 5-Seiten-Bearbeitung ohne störende Spannmittel möglich
- platzsparende Bauweise
- sehr gute Wiederholgenauigkeit
- leicht bearbeitbar durch Drehen und Fräsen auf gewünschte Durchmesser
Verwendung:
- zum Innen-Spannen von Werkstücken mit einer vorhandenen Bohrung
- der Spanndorn muss bei der Bearbeitung der Spannflächen um 0,1 mm größer gespannt werden
Hinweis:
Das Maß 'D2' ist der kleinste Durchmesser, auf den D1 gefräst oder gedreht werden kann.
- Grundkörper aus Baustahl mit schwarzer Oxidbeschichtung, in den sich die Kontur des Werkstücks leicht einbringen lässt (297989 0012 aus Aluminium)
- 5-Seiten-Bearbeitung ohne störende Spannmittel möglich
- platzsparende Bauweise
- sehr gute Wiederholgenauigkeit
- leicht bearbeitbar durch Drehen und Fräsen auf gewünschte Durchmesser
Verwendung:
- zum Innen-Spannen von Werkstücken mit einer vorhandenen Bohrung
- der Spanndorn muss bei der Bearbeitung der Spannflächen um 0,1 mm größer gespannt werden
Hinweis:
Das Maß 'D2' ist der kleinste Durchmesser, auf den D1 gefräst oder gedreht werden kann.

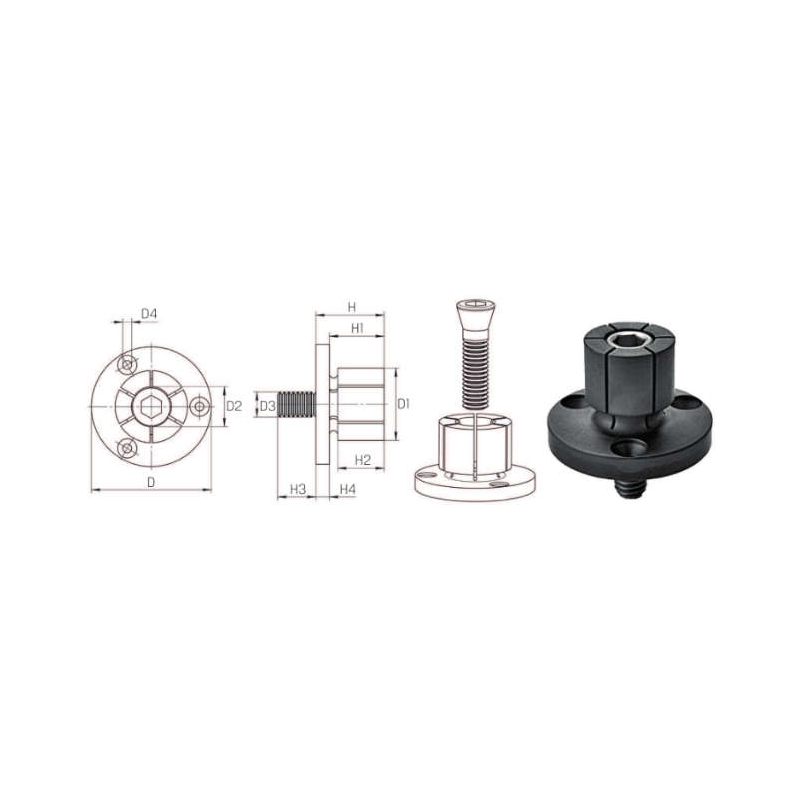

Technische Daten
| Hersteller-Art.Nr.: | X38300 |
| Precitool-Art.Nr.: | 1856974 |
| Durchmesser (mm) [DC]: | 29,3 |
| EAN [EAN]: | 4046368383009 |
| D mm (h9): | 69,5 |
| D1 mm: | 42 |
| D2 mm: | 29,3 |
| Größe d3 mm: | M16 |
| D4: | M5 / 55,9 mm |
| H mm: | 39,6 |
| H1 mm: | 31,8 |
| H2 mm: | 27 |
| H4 mm: | 7.9 |
| Spannkraft kN: | 44,5 |
| Zolltarifnummer: | 84662098 |
