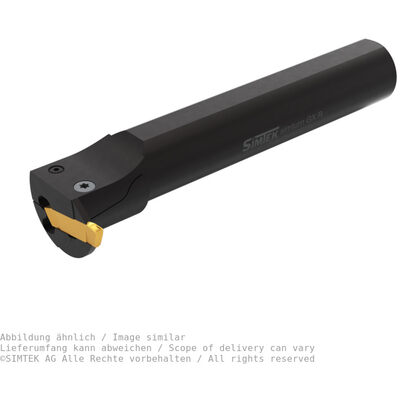

simturn GX Klemmhalter, Webcode:ABW9
Abb.ä.
Artikel-Nr.: SIM-G13.0025.03L
Artikel-Nr.: G13.0025.03 L
191,15 €
172,04 €
zzgl. MwSt. / pro Stück
Sie sparen:
19,11 €
(10%)
Produktbeschreibung
simturn GX Klemmhalter
Aus der Produktfamilie simturn GX
Aus der Produktfamilie simturn GX
- Stahl, Rundschaft, Innenbearbeitung
- D=25 mm, Dmin=38 mm, L2=30 mm, L1=150 mm
- Webcode: ABW9
Technische Daten
| Hersteller-Art.Nr.: | G13.0025.03 L |
| Schafthöhe [H] (mm): | 23,0 |
| Schnitttiefe 1, max. (mm) [CDX1]: | 11,0 |
| Vibrationsdämpfung [DPC]: | nicht schwingungsgedämpft |
| Gesamtlänge (mm) [OAL]: | 150,0 |
| Funktionsbreite (mm) [WF]: | 24,5 |
| Nutzlänge (mm) [LU] : | 30,0 |
| Webcode: | ABW9 |
| Außen/Innen/Axial Einstechen: | Innen |
| Aufnahme maschinenseitig : | Zylinderschaft mit Fläche |
| Schraubendreher (Ersatzteil): | T20T |
| Geometry: | G13.0025.03 L |
| KatalogseitenId: | 517 |
| Matchcode: | G13002503L |
| Produktgruppe: | simturn GX |
| Schraube (Ersatzteil): | ASCD |
| Verpackungseinheit: | 1 Stück |
| Webmatchcode: | ABW9 |
| L1 (mm): | 150,0 |
| L2 (mm): | 30,0 |
| f (mm): | 24,5 |
| tmax (mm): | 11,0 |
| w≤ (mm): | 4,0 |
| w≥ (mm): | 3,0 |
| ØDmin (Min_ Bohrung) (mm): | 38,0 |
