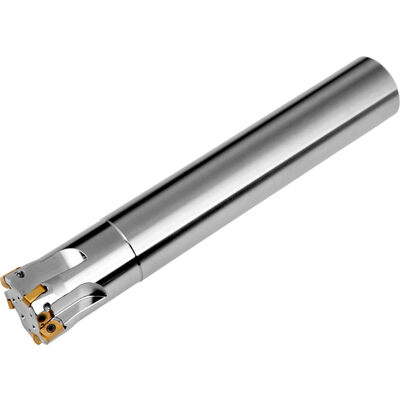

Schaftfräser - Hochvorschub - 20E4R040A20-SBN10-C
Abb.ä.
Artikel-Nr.: DOPRA-20E4R040A20-SBN10-C
Artikel-Nr.: 7455018
324,- €
314,28 €
zzgl. MwSt. / pro Stück
Sie sparen:
9,72 €
(3%)
Produktbeschreibung
Schaftfräser - Hochvorschub
- Hochvorschubfräser mit positiver/negativer Geometrie zum spannen von 4 Stück BNGX 10T3.. oder ANHX 10T3.. Wendeschneidplatten
- Schnittdurchmesser 20mm mit 20° Anstellwinkel und 20mm Zylinderschaft gemäß DIN 1835A
- 40mm Funktionslänge 130mm Gesamtlänge
- Kühlkanalbohrung zum Planfräsen
- Kopierfräsen
- flachen Schulterfräsen
- Rampen
- Helikalen Fräsen
- Tauchfräsen und progressiven Eintauchen mit einer maximalen Schnitttiefe von 1.0mm
Technische Daten
| Hersteller-Art.Nr.: | 7455018 |
| Schneidenanzahl [ZEFP]: | 4 Zähne |
| Schneidenlänge, max. (mm) [APMX]: | 1 |
| Vibrationsdämpfung [DPC]: | nicht schwingungsgedämpft |
| EAN [EAN]: | 3603603388215 |
| Seitenspanwinkel (deg) [GAMF]: | -10 |
| Einstellwinkel (deg): | 20 |
| Gesamtlänge (mm) [OAL]: | 130 |
| Drehzahl, max. (r/min) [RPMX]: | 27700 |
| Nutzlänge (mm) [LU] : | 40 |
| Durchmesser (mm) [DC]: | 13,4 |
| Aufnahme maschinenseitig : | Zylinderschaft |
| Kupplungsgröße maschinenseitig [DCON]: | 20 |
| Schneidrichtung: | R |
| Innenkühlung: | Mit |
| Wendeplattengruppe für Werkzeug: | ANHX 10T3..;BNGX 10T3… |
| Marke: | Dormer Pramet |
| Hersteller: | Dormer Pramet |
| Bestellcode ISO: | 20E4R040A20-SBN10-C |
| EDP Nummer: | 7455018 |
| Einführungsdatum am: | Nov 1 2017 12:00AM |
| Herstellungsland: | CZ |
| Verpackungsgröße in mm (BxHxL): | 50 x 50 x 172 |
| Klemmtypcode [MTP]: | S - Schraubklemmung durch Bohrung |
| Markencode: | PRA |
| Maßeinheit: | each |
| Anzahl Spankanäle [NOF]: | 4 |
| Produktkategorie: | Standard |
| Produktstatus: | Released |
| UNSPSC: | 23242106 |
| Axialer Spanwinkel: | -10 |
| Einsatzlänge - Metrisch (LU): | 40 |
| Finishing – very good surface quality: | Mögliche Anwendung |
| Gesamtlänge - Metrisch (OAL): | 130 |
| Klemmtypcode (MTP): | S - Schraubklemmung durch Bohrung |
| Kühlung (CSP): | 1 |
| Maximale Drehzahl: | 27700 |
| Maximale Schnitttiefe - Metrisch (APMX): | 1 |
| Maximaler Schneiddurchmesser - Metrisch (DCX): | 20 |
| Medium machining – good surface quality: | Vorrangige Anwendung |
| Periphere effektive Schneidenzahl: | 4 |
| Radialer Spanwinkel (GAMF): | -10 |
| Roughing – unlimited surface roughness: | Vorrangige Anwendung |
| Schneiddurchmesser - Metrisch (DC): | 13.4 |
| Schneidenanzahl: | 4 |
| Schneidkantenwinkel (KAPR): | 20 |
| Schneidrichtung: | Rechts |
| Spanndurchmesser - Metrisch (DCON MS): | 20 |
| Wendeplatten Indexzahl: | 4 |
