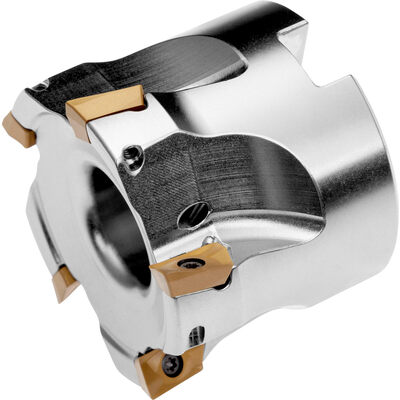

Aufsteckfräser - Eckfräsen - 50A07R-S90AD11E-C
Abb.ä.
Artikel-Nr.: DOPRA-50A07R-S90AD11E-C
Artikel-Nr.: 6760201
471,- €
456,87 €
zzgl. MwSt. / pro Stück
Sie sparen:
14,13 €
(3%)
Produktbeschreibung
Aufsteckfräser - Eckfräsen
- Eckfräser mit positiver/negativer Geometrie zum spannen von 7 Stück ADMX 11T3.. oder ADEX 11T3.. einseitigen Wendeschneidplatten
- Schnittdurchmesser 50mm mit 90° Anstellwinkel und 22mm Verbindungsbohrung gemäß DIN 8030-A
- 40mm Überstandslänge
- Kühlkanalbohrung und ungleiche Teilung zum Kopierfräsen
- flachen Schulterfräsen
- flachen Nutfräsen
- Rampen
- Helikalen Fräsen
- Tauchfräsen und progressiven Eintauchen mit einer maximalen Schnitttiefe von 9.0mm
Technische Daten
| Hersteller-Art.Nr.: | 6760201 |
| Schneidenanzahl [ZEFP]: | 7 Zähne |
| Schneidenlänge, max. (mm) [APMX]: | 9 |
| Vibrationsdämpfung [DPC]: | nicht schwingungsgedämpft |
| EAN [EAN]: | 3603602955470 |
| Seitenspanwinkel (deg) [GAMF]: | -7,2 |
| Einstellwinkel (deg): | 90 |
| Funktionslänge (mm) [LF]: | 40 |
| Drehzahl, max. (r/min) [RPMX]: | 17000 |
| Durchmesser (mm) [DC]: | 50 |
| Aufnahme maschinenseitig : | Fräsdorn |
| Kupplungsgröße maschinenseitig [DCON]: | 22 |
| Schneidrichtung: | R |
| Innenkühlung: | Mit |
| Wendeplattengruppe für Werkzeug: | ADEX 11T3..;ADMX 11T3.. |
| Marke: | Dormer Pramet |
| Hersteller: | Dormer Pramet |
| Bestellcode ISO: | 50A07R-S90AD11E-C |
| Spanngrößencode Maschine [CZC_MS]: | – |
| DCCB: | 18 |
| EDP Nummer: | 6760201 |
| Einführungsdatum am: | Apr 1 2010 12:00AM |
| KWD: | 6,3 |
| Breite Mitnahme (mm) [KWW]: | 10,4 |
| Herstellungsland: | CZ |
| Verpackungsgröße in mm (BxHxL): | 115 x 62 x 150 |
| Klemmtypcode [MTP]: | S - Schraubklemmung durch Bohrung |
| Markencode: | PRA |
| Maßeinheit: | each |
| Anzahl Spankanäle [NOF]: | 7 |
| Produktkategorie: | Standard |
| Produktstatus: | Released |
| UNSPSC: | 23242106 |
| Axialer Spanwinkel: | 12 |
| Finishing – very good surface quality: | Vorrangige Anwendung |
| Funktionslänge - Metrisch (LF): | 40 |
| Klemmtypcode (MTP): | S - Schraubklemmung durch Bohrung |
| Kühlung (CSP): | 1 |
| Maximale Drehzahl: | 17000 |
| Maximale Schnitttiefe - Metrisch (APMX): | 9 |
| Medium machining – good surface quality: | Vorrangige Anwendung |
| Passfederbreite - Metrisch (KWW): | 10.4 |
| Passfedertiefe - Metrisch (KWD): | 6.3 |
| Periphere effektive Schneidenzahl: | 7 |
| Radialer Spanwinkel (GAMF): | -7.2 |
| Roughing – unlimited surface roughness: | Mögliche Anwendung |
| Schneiddurchmesser - Metrisch (DC): | 50 |
| Schneidenanzahl: | 7 |
| Schneidkantenwinkel (KAPR): | 90 |
| Schneidrichtung: | Rechts |
| Senkdurchmesser Spannbohrung - Metrisch (DCCB): | 18 |
| Spanndurchmesser - Metrisch (DCON MS): | 22 |
| Spanngrößencode Maschine: | – |
| ungleiche Schneidenteilung: | 1 |
| Wendeplatten Indexzahl: | 7 |
