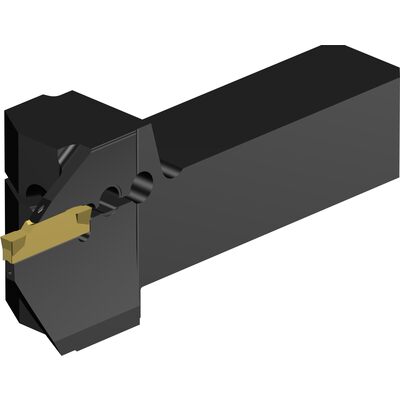

CoroCut® 1-2 QS Schaftwerkzeug zum Axialeinstechen
Abb.ä.
Artikel-Nr.: QS-RF123G14C2020E-130B
363,- €
319,44 €
zzgl. MwSt. / pro Stück
Sie sparen:
43,56 €
(12%)
Technische Daten
| Schafthöhe [H] (mm): | 20 |
| Kühlschmierstoffeintritt [CNSC]: | 3: axial concentric and radial entry |
| Passender Wendeschneidplattentyp: | CoroCut 2 -size G (N123G2-0300-0003-TF) |
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | Rectangular shank -metric: 20 x 20 |
| Schaftbreite (mm) [B): | 20 |
| Körperwinkel, Werkstückseite (deg) [BAWS]: | 0 |
| Schnitttiefe, max. (mm) [CDX]: | 14 |
| Kühlmitteldruck (bar) [CP]: | 150 |
| Kühlschmierstoffaustritt [CXSC]: | 3: axial inclined exit |
| Axialer Einstechdurchmesser, min. (mm) [DAXIN]: | 130 |
| Axialer Einstechdurchmesser, max. (mm) [DAXX]: | 160 |
| EAN [EAN]: | 26537461 |
| Funktionshöhe (mm) [HF]: | 20 |
| Funktionslänge (mm) [LF]: | 100,9 |
| Minimale Kraglänge (mm) [OHN]: | 31,9 |
| Maximale Kraglänge (mm) [OHX]: | 51,9 |
| Bestellnummer [ORDCODE]: | QS-RF123G14C2020E-130B |
| Produktfamilie [PRODFAM]: | 1073 |
| Funktionsbreite (mm) [WF]: | 20,5 |
| Masse (Gewicht) (kg) [WT]: | 275 g |
| Zentrierhilfe(Easyfix): | Nein |
| Außen/Innen/Axial Einstechen: | Axial, Innen |
| Aufnahme maschinenseitig : | Rechteckiger Schaft |
| Kupplungsgröße maschinenseitig [DCON]: | 20 x 20 |
| Schneidrichtung: | R |
| Innenkühlung: | Mit |
