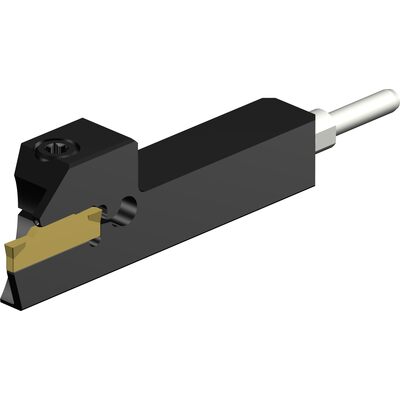

CoroCut® 1-2 QS Schaftwerkzeug zum Abstechen und Einstechen
Abb.ä.
Artikel-Nr.: QS-RF123E11-1212BHP
280,- €
246,40 €
zzgl. MwSt. / pro Stück
Sie sparen:
33,60 €
(12%)
Produktbeschreibung
QS-Werkzeugsystem - Zur Maximierung der aktiven Produktionszeit in Langdrehautomaten
- Schaftwerkzeuge für CoroCut 1- und 2-Schneidensystem
Technische Daten
| Schafthöhe [H] (mm): | 12 |
| Kühlschmierstoffeintritt [CNSC]: | 1: axial concentric entry |
| Passender Wendeschneidplattentyp: | CoroCut 2 -size E (N123E2-0200-0002-CM) |
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | QS-HP shank coupling -metric: 12 x 12 |
| Schaftbreite (mm) [B): | 12 |
| Körperwinkel, Werkstückseite (deg) [BAWS]: | 0 |
| Schnitttiefe, max. (mm) [CDX]: | 11 |
| Kühlmitteldruck (bar) [CP]: | 80 |
| Kühlschmierstoffaustritt [CXSC]: | 7: axial inclined focused exit with nozzle |
| EAN [EAN]: | 26224902 |
| Funktionshöhe (mm) [HF]: | 12 |
| Funktionslänge (mm) [LF]: | 70 |
| Maximale Kraglänge (mm) [OHX]: | 21 |
| Bestellnummer [ORDCODE]: | QS-RF123E11-1212BHP |
| Produktfamilie [PRODFAM]: | 1073 |
| Drehmoment (Nm) [TQ]: | 2,5 Nm |
| Funktionsbreite (mm) [WF]: | 12 |
| Masse (Gewicht) (kg) [WT]: | 98,55 kg |
| Zentrierhilfe(Easyfix): | Nein |
| Außen/Innen/Axial Einstechen: | Außen |
| Aufnahme maschinenseitig : | Rechteckiger Schaft |
| Kupplungsgröße maschinenseitig [DCON]: | 12 x 12 |
| Schneidrichtung: | R |
| Innenkühlung: | Mit |
