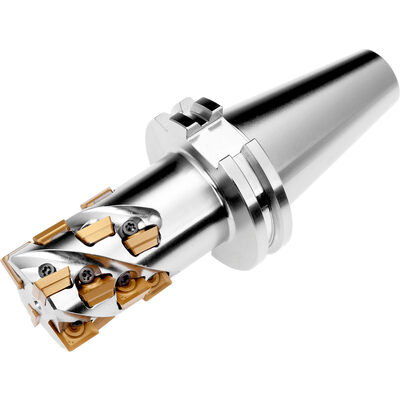

Spiralförmiger Schlichtfräser - Eckfräsen - 40J4R090H40-CSD12X44
Abb.ä.
Artikel-Nr.: DOPRA-40J4R090H40-CSD12X44
Artikel-Nr.: 6761737
1.438,- €
1.394,86 €
zzgl. MwSt. / pro Stück
Sie sparen:
43,14 €
(3%)
Produktbeschreibung
Spiralförmiger Schlichtfräser - Eckfräsen
- Walzenstirnfräser mit positiver/negativer Geometrie zum spannen von 16 Stück SDGX 1205.. oder SDMX 1205.. einseitigen Wendeschneidplatten
- Schnittdurchmesser 40mm mit 90° Anstellwinkel und SK 40 Kegelschaft gemäß ISO/DIS 7388-1
- 70mm Funktionslänge 158.4mm Gesamtlänge zum tiefen Schulterfräsen und tiefen Nutfräsen mit einer maximalen Schnitttiefe von 44,1mm
Technische Daten
| Hersteller-Art.Nr.: | 6761737 |
| Schneidenanzahl [ZEFP]: | 4 Zähne |
| Schneidenlänge, max. (mm) [APMX]: | 44,1 |
| Vibrationsdämpfung [DPC]: | nicht schwingungsgedämpft |
| EAN [EAN]: | 3603602970831 |
| Seitenspanwinkel (deg) [GAMF]: | -5 |
| Einstellwinkel (deg): | 90 |
| Funktionslänge (mm) [LF]: | 90 |
| Gesamtlänge (mm) [OAL]: | 158,4 |
| Drehzahl, max. (r/min) [RPMX]: | 4000 |
| Nutzlänge (mm) [LU] : | 70 |
| Durchmesser (mm) [DC]: | 40 |
| Aufnahme maschinenseitig : | Steilkegel l ISO7388.1/DIN69871 |
| Schneidrichtung: | R |
| Innenkühlung: | Mit |
| Wendeplattengruppe für Werkzeug: | SDGX 1205..;SDMX 1205.. |
| Marke: | Dormer Pramet |
| Hersteller: | Dormer Pramet |
| Bestellcode ISO: | 40J4R090H40-CSD12X44 |
| Spanngrößencode Maschine [CZC_MS]: | 40 |
| EDP Nummer: | 6761737 |
| Einführungsdatum am: | Apr 1 2014 12:00AM |
| Herstellungsland: | CZ |
| Verpackungsgröße in mm (BxHxL): | 190 x 190 x 430 |
| Klemmtypcode [MTP]: | C - Klemmung oben |
| Markencode: | PRA |
| Maßeinheit: | each |
| Anzahl Spankanäle [NOF]: | 4 |
| Produktkategorie: | Standard |
| Produktstatus: | Released |
| UNSPSC: | 23242106 |
| Axialer Spanwinkel: | 8 |
| Einsatzlänge - Metrisch (LU): | 70 |
| Finishing – very good surface quality: | Not recommended |
| Funktionslänge - Metrisch (LF): | 90 |
| Gesamtlänge - Metrisch (OAL): | 158.4 |
| Klemmtypcode (MTP): | C - Klemmung oben |
| Kühlung (CSP): | 1 |
| Maximale Drehzahl: | 4000 |
| Maximale Schnitttiefe - Metrisch (APMX): | 44.1 |
| Medium machining – good surface quality: | Mögliche Anwendung |
| Periphere effektive Schneidenzahl: | 4 |
| Radialer Spanwinkel (GAMF): | -5 |
| Roughing – unlimited surface roughness: | Vorrangige Anwendung |
| Schneiddurchmesser - Metrisch (DC): | 40 |
| Schneidenanzahl: | 4 |
| Schneidkantenwinkel (KAPR): | 90 |
| Schneidrichtung: | Rechts |
| Spanngrößencode Maschine: | 40 |
| Wendeplatten Indexzahl: | 16 |
