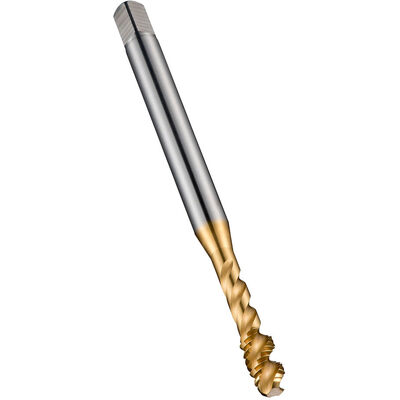

M Maschinen-Gewindebohrer, Rechtsgedrallte Nuten 45° - EX00TINM5
Abb.ä.
Artikel-Nr.: DOPRA-EX00TINM5
Artikel-Nr.: 6196730
43,10 €
28,02 €
zzgl. MwSt. / pro Stück
Sie sparen:
15,08 €
(35%)
Produktbeschreibung
M Maschinen-GewindebohrerRechtsgedrallte Nuten 45°
- Spiral genuteter Gewindebohrer
- Anschnittform C mit 2-3xP Gewindeanschnitt
- ISO-Metrisches Gewinde M5 mit 0.80 mm Steigung und 6H Toleranzklasse
- Abmessungen nach DIN 371 Standard mit 6.0mm Schaft und 4.9mm Vierkantantrieb
- HSSE-PM mit TiN Beschichtung und 45° Helixwinkel 2.5xD Sacklochgewinde in Stahl und Stahlguss
- Ferritischer
- Martensitischer und Austenitischer Edelstahl und Aluminiumguss
Technische Daten
| Hersteller-Art.Nr.: | 6196730 |
| Materialeignung: | Edelstahl, Nichteisen, Stahl |
| Schneidstoff : | HSS-E-PM |
| Aufnahme maschinenseitig : | Zylinderschaft |
| Kupplungsgröße maschinenseitig [DCON]: | 6 |
| Schneidenanzahl [ZEFP]: | 3 Zähne |
| Basis-Klassifizierung [BSG]: | DIN 371 |
| EAN [EAN]: | 7320760662380 |
| Schneidrichtung: | R |
| Gesamtlänge (mm) [OAL]: | 70 |
| Ausgangsdurchmesser (mm) [PHD]: | 4,2 |
| Gewindegröße : | M5 |
| Gewindelänge (mm)[THL]: | 8 |
| Spannbreite (mm) [WSC]: | 4,9 |
| Nutzlänge (mm) [LU] : | 25 |
| Gewindetyp: | M |
| Innenkühlung: | Ohne |
| Gewindesteigung: | 0,8 |
| Marke: | Dormer Pramet |
| Hersteller: | Dormer Pramet |
| Beschichtungspart: | PVD |
| Bestellcode ISO: | EX00TINM5 |
| EDP Nummer: | 46196730 |
| Einführungsdatum am: | Feb 7 2012 12:00AM |
| ISO_ClampingLength_IMP_NUM: | 8 |
| Spannlänge (mm) [LSC]: | 8 |
| Herstellungsland: | BR |
| Verpackungsgröße in mm (BxHxL): | 10 x 9 x 94 |
| Markencode: | DOR |
| Maßeinheit: | each |
| Anzahl Spankanäle [NOF]: | 3 |
| Produktkategorie: | Standard |
| Produktstatus: | Released |
| Gewindeart : | M - Gewindeform, Metrisches Regelgewinde |
| UNSPSC: | 23241615 |
| Art der Beschichtung: | PVD |
| Ausgangsdurchmesser - Metrisch (PHD): | 4.2 |
| Beschichtung: | Titannitridbeschichtung |
| Beschichtungseigenschaften: | 1 |
| Einsatzlänge - Metrisch (LU): | 25 |
| Einspannlänge - Metrisch (LSC): | 8 |
| Gesamtlänge - Metrisch (OAL): | 70 |
| Gewindeanschnittform: | C 2 - 3 |
| Gewindeform: | M - Gewindeform, Metrisches Regelgewinde |
| Gewindegröße (TDZ): | 5 |
| Gewindelänge - Metrisch (THL): | 8 |
| Gewindesteigung - Metrisch (TP): | 0.8 |
| Gewindetoleranzklasse (TCTR): | 6H |
| Material Code (BMC): | HSS-E-PM |
| Nutgeometrie: | Geometrie mit Spiralnuten |
| Nutzbare Länge (ULDR): | 2.5 |
| Schneidenanzahl: | 3 |
| Schneidrichtung: | Rechts |
| Spannbreite - Metrisch (WSC): | 4.9 |
| Spanndurchmesser - Metrisch (DCON MS): | 6 |
| Spiralwinkel: | 45 |
