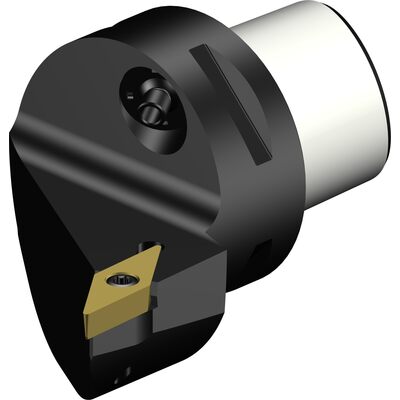

CoroTurn® 107 Schneidkopf zum Drehen

Artikel-Nr.: C3-SVJBR-22040-11-B1

296,- €
281,20 € zzgl. MwSt. / pro Stück
Sie sparen: 14,80 € (5%)
ab Lager lieferbar, Zwischenverkauf vorbehalten
Funktionsdarstellung /Anstellwinkel

  Merkliste   Vergleichsliste
-
+

Produktbeschreibung

Coromant Capto Schneidköpfe für die Aussenbearbeitung
  • Schraubspann-System für CoroTurn 107 Drehwendeplatten mit 7° Freiwinkel
  • Zum leichten Schruppen bis zum Schlichten kleiner, langer und schlanker Werkstücke - Ideal zum Kopierdrehen
  • Sichere Wendeplattenspannung - Ungehinderter Spanfluß - Nur wenige Ersatzteile


Technische Daten


Bearbeitungsart: Drehen
Kühlschmierstoffeintritt [CNSC]: 2: radial entry
Passender Wendeschneidplattentyp: VBMT 110304/ VCMT 110304
Adapterschnittstelle Maschinenrichtung [ADINTMS]: Coromant Capto (bolt and segment clamping) -size C3
Körperwinkel, Maschinenseite (deg) [BAMS]: 0
Körperwinkel, Werkstückseite (deg) [BAWS]: 0
Werkzeugausführung [BMC]: Steel
Kühlmitteldruck (bar) [CP]: 40
Kühlschmierstoffaustritt [CXSC]: 6: decentral exit with nozzles, adjustable
Schaftdurchmesser, maschinenseitig (mm) [DCON_MS]: 32
Bohrungsdurchmesser 1, min. (mm) [DMIN1]: 105
Bohrungsdurchmesser 2, min. (mm) [DMIN2]: 116
Vibrationsdämpfung [DPC]: nicht schwingungsgedämpft
EAN [EAN]: 11185241
Funktionshöhe (mm) [HF]: 0
Einstellwinkel (deg): 93
Funktionslänge (mm) [LF]: 40
Maximale Kraglänge (mm) [OHX]: 40
Bestellnummer [ORDCODE]: C3-SVJBR-22040-11-B1
Produktfamilie [PRODFAM]: 1053
Hauptschneidenwinkel (deg) [PSIR]: -3
Eintauchwinkel, max. (deg) [RMPX]: 50
Drehmoment (Nm) [TQ]: 0,9 Nm
Funktionsbreite (mm) [WF]: 22
Masse (Gewicht) (kg) [WT]: 177,3 g
Zentrierhilfe(Easyfix): Nein
Außen/Innen: Außen
Aufnahme maschinenseitig : Capto
Kupplungsgröße maschinenseitig [DCON]: Größe C3
Wendeschneidplatte positiv/negativ: Positiv
Passender Wendeplattentyp: VBMT
Schneidrichtung: R
Innenkühlung: Mit
