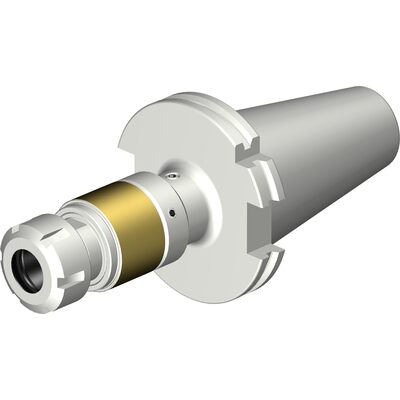

ISO 7388-1 auf CoroChuck® 970
Abb.ä.
Artikel-Nr.: 970-I50-25-126
1.311,- €
1.271,67 €
zzgl. MwSt. / pro Stück
Sie sparen:
39,33 €
(3%)
Produktbeschreibung
"Werkzeugsystem für die rotierende Bearbeitung
- Geeignet für alle Gewindebohrarbeiten, einschließlich synchronisiertem Gewindebohren
- Unterschiedliche Schnittstellen [maschinenseitige Aufnahmen]
- Geeignet für Kühlschmierstoffdruck bis zu 80 bar
Technische Daten
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | ISO7388.1/DIN69871 -AD central coolant: ISO50 |
| Kühlmitteldruck (bar) [CP]: | 80 |
| Anzugsbolzengewindegröße [CRKS]: | M24 |
| Kühlschmierstoffaustritt [CXSC]: | 1: axial concentric exit |
| Aufnahmedurchmesser, werkstückseitig (mm) [DCON_WS]: | 25,8 |
| EAN [EAN]: | 26413063 |
| Länge Körperdurchmesser 1 (mm) [LB1]: | 37,1 |
| Länge Körperdurchmesser 2 (mm) [LB2]: | 101,5 |
| Länge Körperdurchmesser 3 (mm) [LB3]: | 120,6 |
| Funktionslänge (mm) [LF]: | 112,1 |
| Zentrierhilfe(Easyfix): | Nein |
| Bestellnummer [ORDCODE]: | 970-I50-25-126 |
| Produktfamilie [PRODFAM]: | 2062 |
| Gewindebohrbereich, max. [TRMAX]: | M20 |
| Masse (Gewicht) (kg) [WT]: | 3,239 kg |
| Kühlschmierstoffeintritt [CNSC]: | 1: axial concentric entry |
| Aufnahme maschinenseitig : | Steilkegel ISO7388.1/DIN69871 |
| Kupplungsgröße maschinenseitig [DCON]: | ISO50 |
| Aufnahme werkzeugseitig: | Spannzange Gewinde ER |
| Kupplungsgröße werkzeugseitig: | ER25 |
