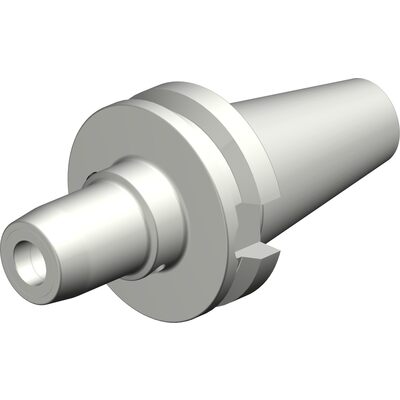

MAS-BT 403 auf CoroChuck® 930

Artikel-Nr.: 930-B50-S-20-108

729,- €
707,13 € zzgl. MwSt. / pro Stück
Sie sparen: 21,87 € (3%)
ab Lager lieferbar, Zwischenverkauf vorbehalten
pictographs-placeholder

  Merkliste   Vergleichsliste
-
+

Produktbeschreibung

"Werkzeugsystem für die rotierende Bearbeitung
  • Programmergänzung ab CoroPak 16.1
  • Hochpräzisions-Dehnspannfutter mit Herauszieh-Schutz
  • Einsatz in allen Arten von Werkzeugmaschinen, die über eine rotierendeSpindel verfügen: Multi-Task Maschinen & Bearbeitungszentren,aber auch angetriebene Werkzeuge in Drehzentren & Vertikal-Drehmaschinen
  • Garantiert höchste Präzision für Fräs- und Bohranwendungen und ist für vibrationsarmes Arbeiten konzipiert
"


Technische Daten


Adapterschnittstelle Maschinenrichtung [ADINTMS]: MAS-BT403 -AD/B central/flange coolant - BT50
Körperdurchmesser 1 (mm) [BD1]: 37,9
Körperdurchmesser 2 (mm) [BD2]: 42
Körperdurchmesser 3 (mm) [BD3]: 50
Körperdurchmesser 4 (mm) [BD4]: 100
Körperkegeleinstellwinkel 1 (deg) [BHTA1]: 7
Körperkegeleinstellwinkel 2 (deg) [BHTA2]: 0
Körperkegeleinstellwinkel 3 (deg) [BHTA3]: 0
Körperkegeleinstellwinkel 4 (deg) [BHTA4]: 0
Werkzeugausführung [BMC]: Steel
Kühlmitteldruck (bar) [CP]: 80
Anzugsbolzengewindegröße [CRKS]: M24
Kühlschmierstoffaustritt [CXSC]: 1: axial concentric exit
Aufnahmedurchmesser, werkstückseitig (mm) [DCON_WS]: 20
Vibrationsdämpfung [DPC]: nicht schwingungsgedämpft
EAN [EAN]: 26255510
Länge Körperdurchmesser 1 (mm) [LB1]: 16
Länge Körperdurchmesser 2 (mm) [LB2]: 49,2
Länge Körperdurchmesser 3 (mm) [LB3]: 70
Länge Körperdurchmesser 4 (mm) [LB4]: 108
Funktionslänge (mm) [LF]: 108
Zentrierhilfe(Easyfix): Nein
Spannlänge (mm) [LSC]: 51
Bestellnummer [ORDCODE]: 930-B50-S-20-108
Produktfamilie [PRODFAM]: 2054
Drehmoment (Nm) [TQ]: 8 Nm
Masse (Gewicht) (kg) [WT]: 4,186 g
Kühlschmierstoffeintritt [CNSC]: 7: decentral over flange and axial
Aufnahme maschinenseitig : Steilkegel MAS-BT
Kupplungsgröße maschinenseitig [DCON]: BT50
Aufnahme werkzeugseitig: Spannhülse
Kupplungsgröße werkzeugseitig: 20
