Schrumpffutter HAIMER, DIN 69871 ZG200

Artikel-Nr.: 242729 50/06

Artikel-Nr.: 50.446.06

356,- €
338,20 € zzgl. MwSt. / pro Stück
Sie sparen: 17,80 € (5%)
bestellbar
Formen Piktogramm Formen Piktogramm ISO Piktogramm

Produktbeschreibung

Ausführung und Verwendung:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.

Mit Steilkegel ISO 7388-1:
- Form AD: zentrale Kühlmittelzufuhr
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle im Bund
- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge
- Schafttoleranz h6
- Feinwuchten mit Wuchtschrauben
- Rundlaufgenauigkeit < 3 µm


Lieferung:
Mit Längeneinstellschraube.

Hinweis:
- *ohne Einstellschrauben, ohne Gewinde für Wuchtschrauben, ohne Schlitzen in der Spannbohrung für Kühlmittelzufuhr
- passendes Zubehör finden Sie ab Seite 24/???


Technische Daten


Hersteller-Art.Nr.: 50.446.06
DIN-Norm: DIN 69871,
DIN 7388-1

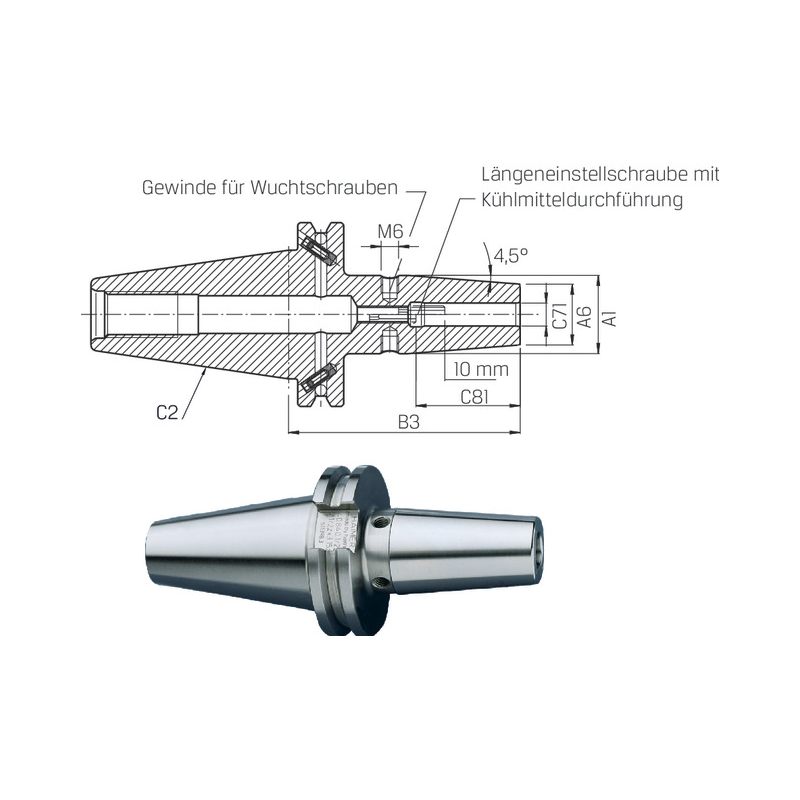

[A6] Umbruchdurchmesser: 21.0
[C81] Einspannlänge, max. mm: 36.00
C71 mm: 6
Mit Kühlkanal: false
A1 mm: 27
für ANSI-CAT geeignet: false
[C2] Aufnahmegröße, maschinenseitig: SK50
[C71] Aufnahmedurchmesser, min., werkstückseitig mm: 6
[B3] Kraglänge mm: 200.00
Zolltarifnummer: 84661020
[A1] Körperdurchmesser 1 mm: 27
*:
Form: AD/B
Marke: HAIMER
Wuchtung: 25000
