Hydrodehn-Spannfutter SCHUNK, DIN 69871 TENDO, lang, super schlank

Artikel-Nr.: 241408 40/06

Artikel-Nr.: 1863337

Artikel-Nr.: 205581

760,- € zzgl. MwSt. / pro Stück
bestellbar
Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm

Produktbeschreibung

Ausführung:
- lange, super schlanke Ausführung mit axialer Längenverstellung
- für automatischen Werkzeugwechsel
- Wuchtgüte G2,5 bei 25.000 min-1
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit ≤ 0,006 mm

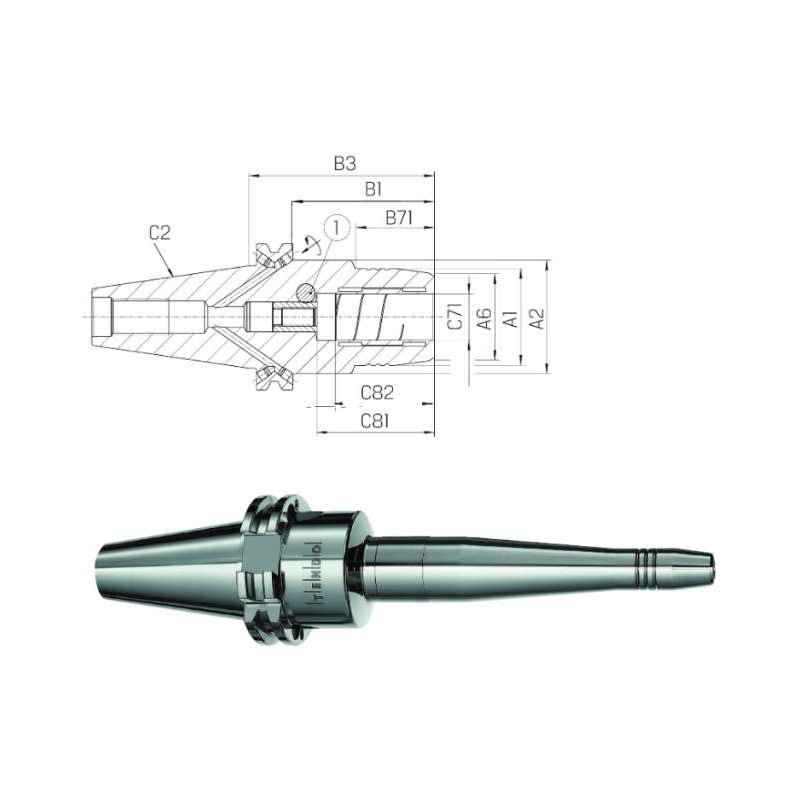

Technische Daten


Hersteller-Art.Nr.: 205581
Precitool-Art.Nr.: 1863337
Körperdurchmesser (mm) [BD]: 16
Körperdurchmesser 1 (mm) [BD1]: 16
Körperdurchmesser 2 (mm) [BD2]: 26
Länge Körperdurchmesser 1 (mm) [LB1]: 88,5
Funktionslänge (mm) [LF]: 200
Kupplungsgröße maschinenseitig [DCON]: SK40
Kupplungsgröße werkzeugseitig: 6
A1 mm: 16
A2 mm: 26.2
B1 mm: 88.5
C71 mm: 6
DIN-Norm: DIN 69871
Form: AD
Mit Kühlkanal: nein
Wuchtung: 25000
Zolltarifnummer: 84661020
[A1] Körperdurchmesser 1 mm: 16
[A2] Körperdurchmesser 2 mm: 26
[A6] Umbruchdurchmesser: 12.0
[B1] Länge Körperdurchmesser 1 mm: 88.5
[B3] Kraglänge mm: 200.00
[B71] Funktionslänge mm: 40.5
[C2] Aufnahmegröße, maschinenseitig: SK40
[C71] Aufnahmedurchmesser, min_, werkstückseitig mm: 6
[C81] Einspannlänge, max_ mm: 37.00
[C82] Einspannlänge, min_ mm: 27.00
