Hydrodehn-Spannfutter SCHUNK, TENDO Silver

Artikel-Nr.: 241402 40/06

Artikel-Nr.: 3482610

Artikel-Nr.: 1462652

250,- €
237,50 € zzgl. MwSt. / pro Stück
Sie sparen: 12,50 € (5%)
bestellbar
Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm

Produktbeschreibung

Ausführung:
- mit Einstellschraube zur axialen Längenverstellung
- für automatischen Werkzeughalterwechsel
- Spannung ohne Peripheriegeräte
- Rundlaufgenauigkeit < 0,003 mm bei 2,5 × D
- Bohrungen für Form AF bei Lieferung mit Gewindestiften verschlossen
- Bohrung für Datenträger optional

Hinweis:
Zwischenbuchse siehe 241461 und 241462 auf Seite 24/XXX


Technische Daten


Hersteller-Art.Nr.: 1462652
Precitool-Art.Nr.: 3482610
Körperdurchmesser (mm) [BD]: 26
Körperdurchmesser 1 (mm) [BD1]: 26
Körperdurchmesser 2 (mm) [BD2]: 49
Länge Körperdurchmesser 1 (mm) [LB1]: 61,4
Funktionslänge (mm) [LF]: 80,5
Kupplungsgröße maschinenseitig [DCON]: SK40
Kupplungsgröße werkzeugseitig: 6
A1 mm: 26
A2 mm: 49.25
B1 mm: 61.4
C71 mm: 6
DIN-Norm: DIN 69871
Form: AD
Mit Kühlkanal: nein
Wuchtung: 25000
Zolltarifnummer: 84661020

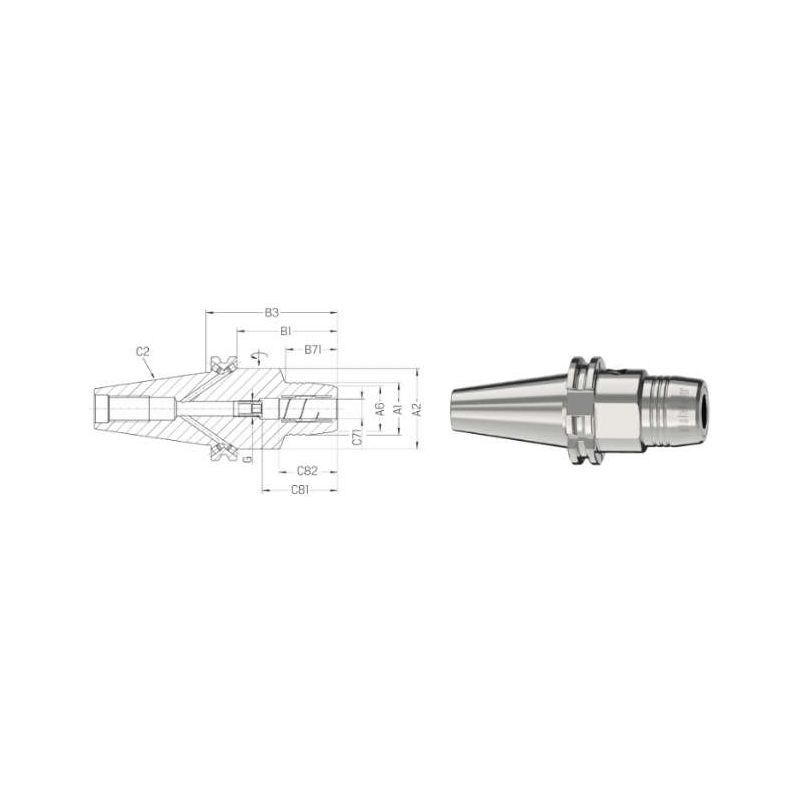

[A1] Körperdurchmesser 1 mm: 26
[A2] Körperdurchmesser 2 mm: 49
[A6] Umbruchdurchmesser: 22.0
[B1] Spannzangenlänge: 61.40
[B3] Kraglänge mm: 80.50
[B71] Funktionslänge mm: 29.5
[C2] Aufnahmegröße, maschinenseitig: SK40
[C71] Aufnahmedurchmesser, min_, werkstückseitig mm: 6
[C81] Einspannlänge, max_ mm: 37.00
[C82] Einspannlänge, min_ mm: 27.00
