Spannzangenfutter High Precision HAIMER, Spannzangenfutter HP, ultrakurz

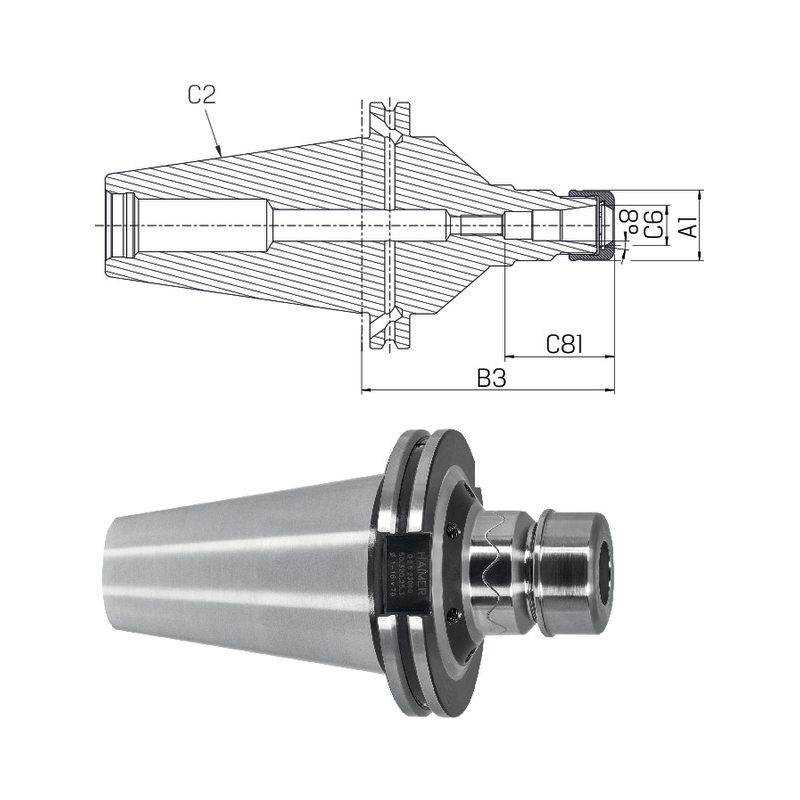

Abb.ä.
Artikel-Nr.: 240900 30/ER16
Artikel-Nr.: 30.525.16.3.HP
222,- €
zzgl. MwSt. / pro Stück
Produktbeschreibung
Ausführung und Verwendung:
- speziell geeignet für die Mikro- und Feinbearbeitung
- mit speziell beschichteter Glattmutter bestmöglich gewuchtet < 1 gmm
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- hohe Steifigkeit mit Schwingungsdämpfung und Geräuschreduzierung
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwendung mit Standard-Spannzangen wird das B3-Maß länger)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben
- BT30 gewuchtet U < 1gmm
- BT40 gewuchtet G 2,5 30.000 min-1
Hinweis:
- passende Spannzangen siehe unter 248910, 248920 und 248930 auf Seite 24/???
- passende Spannmuttern siehe unter 246542 auf Seite 24/???
- speziell geeignet für die Mikro- und Feinbearbeitung
- mit speziell beschichteter Glattmutter bestmöglich gewuchtet < 1 gmm
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- hohe Steifigkeit mit Schwingungsdämpfung und Geräuschreduzierung
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwendung mit Standard-Spannzangen wird das B3-Maß länger)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben
- BT30 gewuchtet U < 1gmm
- BT40 gewuchtet G 2,5 30.000 min-1
Hinweis:
- passende Spannzangen siehe unter 248910, 248920 und 248930 auf Seite 24/???
- passende Spannmuttern siehe unter 246542 auf Seite 24/???
Technische Daten
| Hersteller-Art.Nr.: | 30.525.16.3.HP |
| DIN-Norm: | DIN 7388-2, JIS B 6339 |
| Körperdurchmesser 1 mm [A1/BD1]: | 28 |
| Mit Kühlkanal: | false |
| Aufnahmegröße, werkstückseitig [C6/CZCWS]: | ER16 |
| Aufnahmegröße, maschinenseitig [C2/CZCMS]: | BT30 |
| Einspannlänge, max. mm: | 43.00 |
| A1 mm: | 28 |
| Zolltarifnummer: | 84661020 |
| Kraglänge mm: | 55.00 |
| Form: | AD |
| Marke: | HAIMER |
