Werkzeughalter PREMUS, links, kurz, mit Innenkühlung, Typ B4
Abb.ä.
Artikel-Nr.: 234904 30X20X40
Artikel-Nr.: 2585988
123,- €
116,85 €
zzgl. MwSt. / pro Stück
Sie sparen:
6,15 €
(5%)
Produktbeschreibung
Ausführung und Verwendung:
- Ausführung radial Überkopf
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Druckplatte
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich
- Ausführung radial Überkopf
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Druckplatte
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich

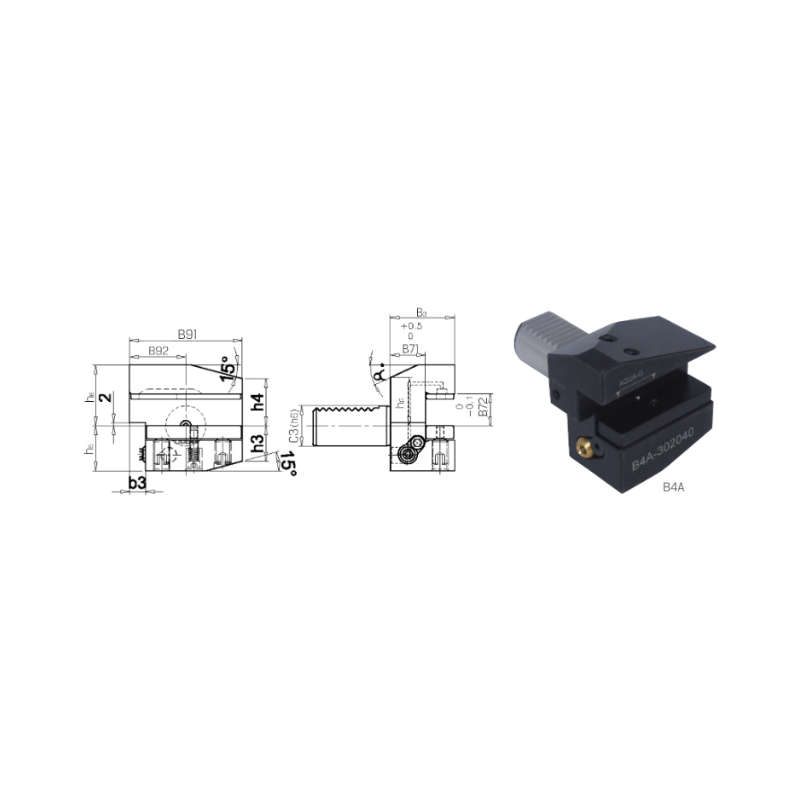

Technische Daten
| Precitool-Art.Nr.: | 2585988 |
| EAN [EAN]: | 4030456045399 |
| Funktionslänge (mm) [LF]: | 40 |
| Kupplungsgröße maschinenseitig [DCON]: | 30 |
| B72 mm: | 20 |
| B91 mm: | 70 |
| B92 mm: | 35 |
| DIN-Norm: | DIN 69880 |
| h3 mm: | 26 |
| h4 mm: | 22 |
| Zolltarifnummer: | 84661031 |
| [B3] Kraglänge mm: | 40.00 |
| [B71] Funktionslänge mm: | 22 |
| [B72] Funktionshöhe mm: | 20 |
| [B91] Gesamtbreite mm: | 70 |
| [B92] Radialbreite mm: | 35 |
| [C3] Aufnahmedurchmesser, maschinenseitig mm: | 30 |
| h8 mm: | 28 |
| α: | 25° |
