Zapfensenker-Kombisystem BILZ, Flachsenker HSS
Abb.ä.
Artikel-Nr.: 113000 10,0
Artikel-Nr.: 1007893
Artikel-Nr.: A100101
57,30 €
54,44 €
zzgl. MwSt. / pro Stück
Sie sparen:
2,86 €
(5%)
Produktbeschreibung
Ausführung:
Das BILZ-Senkersystem besteht aus einer 3-teiligen Kombination: Senker - Zapfen - Halter. Alle Teile sind in einer sehr hohen Präzision gefertigt und ein zuverlässig arbeitendes Werkzeug in hoher Rundlaufgenauigkeit. Die Senker haben eine durchgehende Bohrung, in der der dazugehörige Führungszapfen frei läuft. Durch 2 Kontermuttern wird er sicher gehalten.
Der Führungszapfen ist daher beweglich, ohne die nötige Stabilität zu verlieren. Die jeweiligen Bezugsgrößen passen zu allen Senkern der entsprechenden Größe. Daraus ergeben sich viele Kombinationsmöglichkeiten. Senker und Zapfen werden in Halter eingesetzt. Durch den konischen Aufnahmekegel (Kegelbefestigung) erhält das ganze Werkzeug einen stabilen Zusammenhalt aller Teile.
Größe = Passender Führungszapfen (siehe 113800).
Passende Halter (siehe 113900ff).
1) Bei Hartmetall-Senkern, 113050, muss zwischen Führungszapfen und HM-Schneide eine Distanzscheibe montiert werden.
Das BILZ-Senkersystem besteht aus einer 3-teiligen Kombination: Senker - Zapfen - Halter. Alle Teile sind in einer sehr hohen Präzision gefertigt und ein zuverlässig arbeitendes Werkzeug in hoher Rundlaufgenauigkeit. Die Senker haben eine durchgehende Bohrung, in der der dazugehörige Führungszapfen frei läuft. Durch 2 Kontermuttern wird er sicher gehalten.
Der Führungszapfen ist daher beweglich, ohne die nötige Stabilität zu verlieren. Die jeweiligen Bezugsgrößen passen zu allen Senkern der entsprechenden Größe. Daraus ergeben sich viele Kombinationsmöglichkeiten. Senker und Zapfen werden in Halter eingesetzt. Durch den konischen Aufnahmekegel (Kegelbefestigung) erhält das ganze Werkzeug einen stabilen Zusammenhalt aller Teile.
Größe = Passender Führungszapfen (siehe 113800).
Passende Halter (siehe 113900ff).
1) Bei Hartmetall-Senkern, 113050, muss zwischen Führungszapfen und HM-Schneide eine Distanzscheibe montiert werden.
Technische Daten
| Hersteller-Art.Nr.: | A100101 |
| Precitool-Art.Nr.: | 1007893 |
| Durchmesser (mm) [DC]: | 3 |
| Gesamtlänge (mm) [OAL]: | 40 |
| Gewindetoleranz: | k8 |
| Führungszapfen mm Größe: | GZ1 |
| Material: | HSS |
| Senkwinkel: | 180 |
| Toleranzfeld: | k8 |
| Zolltarifnummer: | 82075090 |

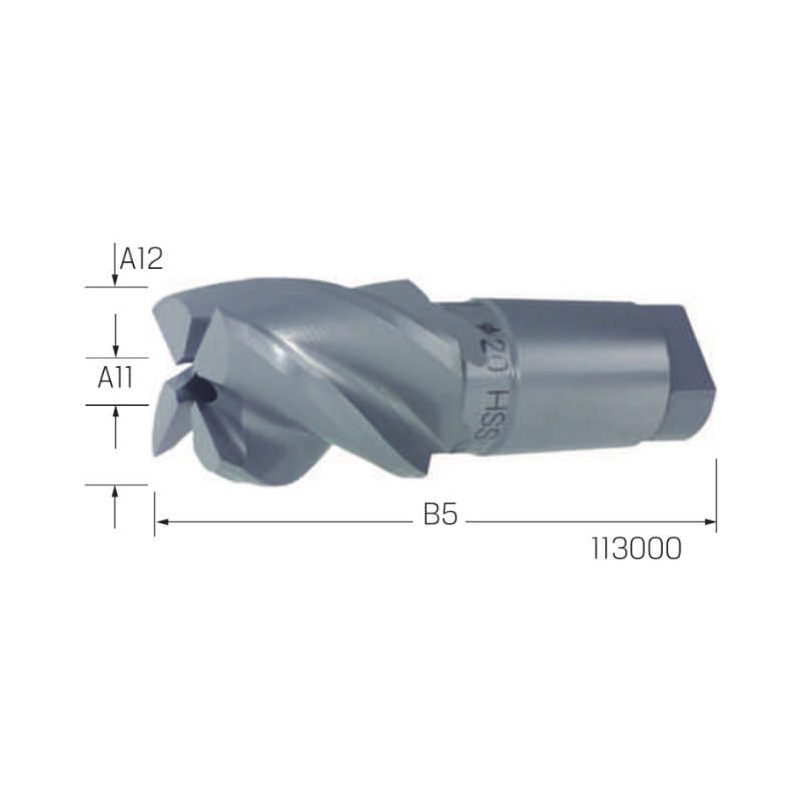

| [A11] Schneidendurchmesser, min_ mm: | 3.00 |
| [A12] Schneidendurchmesser, max_ mm: | 10 |
| [B3/B4/B5] Gesamtlänge mm: | 40 |
| f mm/U: | 0,090-0,300 |
| für Haltergrößen: | 1 |
